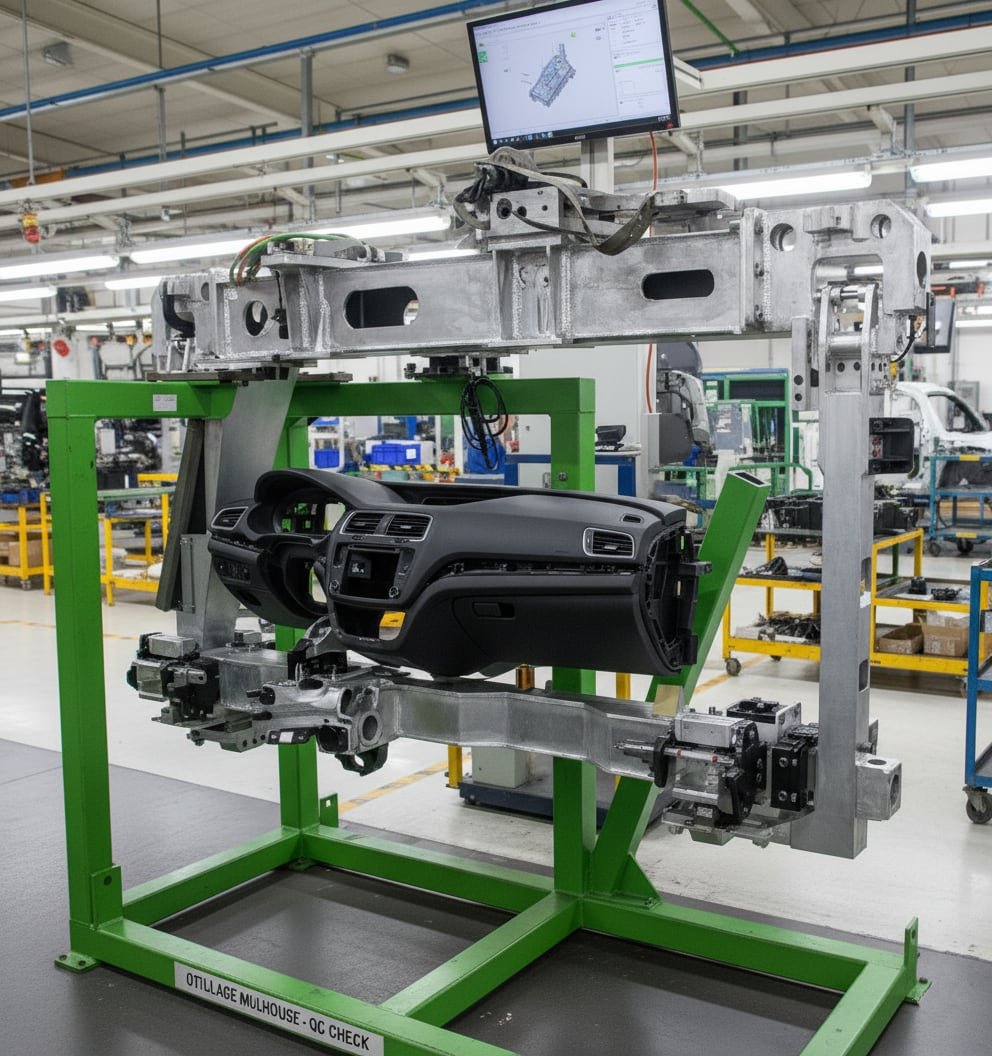

Para los fabricantes TIER 1 (proveedores directos de los grandes constructores de vehículos – OEM), la garantía de calidad no es un objetivo, es la base de su negocio. La validación del 100% de los componentes críticos es una exigencia innegociable. Fue con este desafío que un cliente TIER 1 de referencia acudió a Industrias Ríos para un proyecto crítico: el diseño y fabricación de un útil de control de alta precisión para la verificación dimensional del tablero de abordo (dashboard) de un nuevo modelo de vehículo, conocido internamente como el proyecto «Útil tablero de abordo MULHOUSE».
"Tolerancia Cero" garantizada
El tablero de abordo de un vehículo es una de las piezas más complejas y visualmente importantes del interior. No es solo un elemento estético; es el esqueleto que aloja la instrumentación, los sistemas de airbag, la climatización y múltiples puntos de anclaje con otras partes del habitáculo. Sus dimensiones y tolerancias geométricas (GD&T) son extremadamente estrictas, ya que cualquier desviación milimétrica puede causar desajustes, ruidos (grillos) o, peor aún, fallos en el montaje de componentes de seguridad.
Nuestro cliente, como proveedor TIER 1, necesitaba una herramienta de metrología que le permitiera validar en su línea de producción, de forma rápida, fiable y repetible, el 100% de los tableros fabricados en serie. El reto no era solo «medir», sino crear un «gemelo» físico perfecto contra el cual comparar cada pieza producida. Se requería un útil de control robusto, ergonómico para el operario y, sobre todo, con una precisión dimensional muy superior a la de la propia pieza a medir.
Fase 1: La inteligencia detrás del metal
El punto de partida fue la recepción de los datos CAD 3D del tablero de abordo y las especificaciones GD&T del cliente. Aquí es donde nuestra oficina técnica industrial demostró su capacidad diferencial::
Interpretación y conceptualización: El primer paso no fue diseñar, sino «traducir». Nuestros ingenieros analizaron en profundidad la compleja documentación GD&T para comprender qué cotas eran funcionales, cuáles eran críticas y cómo debían ser referenciadas (Datum). A partir de aquí, conceptualizaron el útil, definiendo cómo se sujetaría la pieza (simulando su montaje en el vehículo) y dónde se ubicarían los puntos de control (fijos y móviles).
Diseño 3D y análisis de robustez: Se procedió al diseño 3D completo del útil de control. Se seleccionaron materiales específicos: una estructura base de acero estabilizado para garantizar la indeformabilidad a largo plazo, y aceros de herramientas tratados térmicamente y rectificados para los puntos de contacto, centrado y galgas, asegurando una resistencia extrema al desgaste.
Ergonomía y funcionalidad: El útil se diseñó pensando en el operario de línea. Se simularon los movimientos de carga y descarga de la pieza, se integraron sistemas de sujeción rápidos (ej. bridas de acción rápida) y se diseñaron las galgas de control (tipo «Pasa / No Pasa») para que la verificación fuera intuitiva, rápida e inequívoca, reduciendo la posibilidad de error humano.
Validación y planos de fabricación: Una vez finalizado el diseño 3D y validado en conjunto con el cliente, la oficina técnica generó la documentación de fabricación: planos de conjunto, despiece detallado y programas para las máquinas CNC, todo ello con tolerancias internas extremadamente rigurosas.
Esta labor de ingeniería previa es la que garantiza que el útil no solo será preciso el día de su entrega, sino que mantendrá esa precisión durante miles de ciclos de producción.
Fase 2: Fabricación integrada de precisión
Con un diseño robusto validado, nuestros talleres de fabricación tomaron el relevo. En Industrias Ríos, la integración de nuestras capacidades productivas es clave para mantener un control total sobre la calidad y los plazos.
Calderería: La cimentación de la precisión. Contrario a lo que se podría pensar, la base de un útil de precisión requiere una gran pericia en calderería industrial. Nuestro equipo fabricó la estructura base soldada. El proceso clave aquí fue el posterior tratamiento térmico de estabilizado (distensionado) para eliminar todas las tensiones internas generadas por la soldadura. Sin este paso, la estructura podría deformarse con el tiempo, comprometiendo toda la precisión del útil.
Mecanizado CNC: El arte de la micra. Aquí es donde el proyecto alcanzó su cota técnica más alta. La estructura estabilizada pasó a nuestros centros de mecanizados de precisión. Primero, se realizó un mecanizado de planeado de todas las superficies de apoyo y montaje. Posteriormente, utilizando centros de mecanizado de 5 ejes, se ejecutaron las operaciones críticas: el mecanizado de los alojamientos para los puntos de centrado, los apoyos fijos, las guías para galgas móviles y los insertos de control. La precisión requerida en estas operaciones fue micrométrica, asegurando que la posición tridimensional de cada punto de control fuera exacta respecto al modelo CAD.
Rectificado y erosión: Acabados para una precisión extrema. Componentes críticos como los centradores cónicos, pines de referencia y galgas «Pasa / No Pasa» se fabricaron por separado, pasando por procesos de torneado, fresado, temple, y finalmente, por nuestros servicios de rectificado y erosión de hilo. Estos procesos nos permitieron alcanzar acabados superficiales perfectos y tolerancias de +/- 0.005 mm, vitales para piezas que estarán en contacto directo con el componente a medir.
Calidad total
Un útil de control es una herramienta de medición. Por lo tanto, su propia calidad debe ser demostrada y certificada. Aquí es donde nuestro sistema de gestión, amparado por nuestra certificación ISO 9001,, cobra su máximo sentido.
Una vez ensamblado el útil, este no fue enviado al cliente. Pasó a nuestro laboratorio de metrología 3D. Utilizando una máquina de medición por coordenadas (CMM) de alta precisión, se realizó una verificación dimensional completa del útil ensamblado. Se midió la posición tridimensional de cada punto de apoyo, cada centrador y cada superficie de control, comparándolos directamente contra el modelo CAD 3D original.
Este proceso generó un informe dimensional completo y un certificado de calibración. Este documento no es un mero trámite; es la garantía que Industrias Ríos entrega al cliente de que la herramienta que está utilizando para validar su producción en serie es dimensionalmente perfecta. Es la culminación de nuestro compromiso con la calidad: no solo decimos que somos precisos, sino que lo demostramos y lo certificamos.
El resultado: Fiabilidad
El Útil tablero de abordo MULHOUSE fue entregado al cliente TIER 1 junto con su certificación dimensional. El resultado fue la integración inmediata y exitosa en su línea de producción. El cliente obtuvo:
Una herramienta de metrología robusta y fiable, 100% validada.
La capacidad de realizar controles de calidad dimensionales en segundos, directamente en la línea de producción.
La eliminación de dudas e interpretaciones en la medición de un componente crítico.
La garantía de que cada tablero de abordo enviado al fabricante de automóviles cumplía rigurosamente con las especificaciones.
¿Su empresa necesita este nivel de precisión?
Este caso de éxito ilustra la capacidad de Industrias Ríos para gestionar proyectos de ingeniería de altísima complejidad, desde el diseño conceptual en nuestra oficina técnica hasta la fabricación y certificación de precisión micrométrica. Si su empresa, ya sea del sector de automoción, aeronáutica, farmacéutico o de bienes de equipo, requiere el desarrollo de utillajes de control, maquinaria a medida o componentes de alta precisión, nuestro equipo está a su disposición. Contacte con nuestra oficina técnica y descubra cómo nuestra ingeniería de precisión puede garantizar la calidad de su producción.
