En una línea de montaje de automoción, la calidad del vehículo empieza en el utillaje que sujeta y posiciona cada pieza para que la operación se repita igual turno tras turno. Una paleta de montaje con una desviación mínima puede traducirse en holguras, ruidos o desajustes en el vehículo terminado.
Cuando un cliente TIER de automoción nos encargó una paleta de montaje para su línea de ejes de vehículo, la abordamos con el rigor de un componente crítico: validación del diseño, fabricación y medición individual de cada pieza y verificación final contra sus hojas de control. Y fuimos un paso más allá con un segundo utillaje: el útil de control que permite mantener ajustada la paleta durante toda su vida útil.
¿Qué es una paleta de montaje y por qué es crítica en automoción?

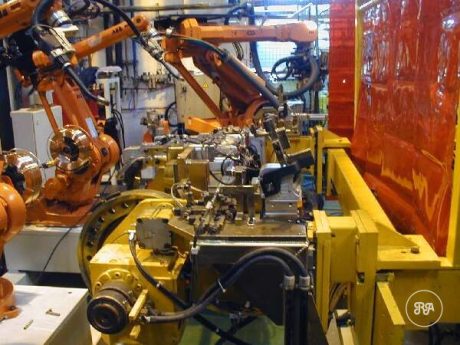

Una paleta de montaje sujeta y posiciona de forma repetible los componentes de un conjunto —en este caso, los elementos de un eje de vehículo— mientras avanzan por la línea. Cada apoyo, tope y pinza está calculado para que la pieza quede exactamente donde exige el plano, ciclo tras ciclo, la opere un robot o un operario.
Si esa repetibilidad falla, el error se propaga: piezas mal posicionadas, cordones de soldadura desviados, componentes que no encajan. Por eso el diseño de la paleta se trata con la misma exigencia dimensional que la pieza que fabricará el cliente.
La ingeniería del proyecto: validar antes de fabricar
Estudio y validación del diseño
El proceso empieza en la oficina técnica. El cliente nos trasladó el diseño de partida y nuestro equipo de ingeniería lo estudió y validó al detalle antes de fabricar una sola pieza: ajustes, tolerancias entre componentes y criterios de calidad del conjunto. Corregir una tolerancia sobre el papel es mucho más barato que rehacer una paleta montada.
Selección de materiales según la función

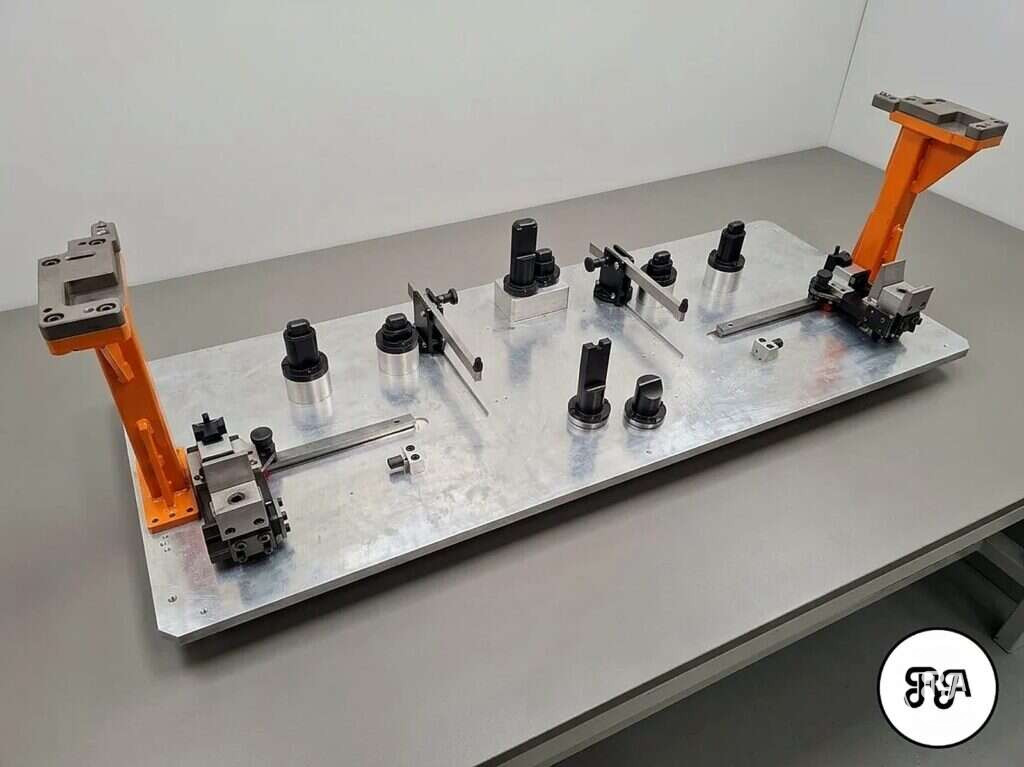

No todos los elementos del proyecto comparten material, porque no cumplen la misma función. En la paleta de montaje, la placa base es de aluminio mecanizado: buscamos ligereza para manipularla en línea sin renunciar a la rigidez que mantiene los puntos de referencia en su sitio. Te contamos cómo trabajamos este material en mecanizado de aluminio.
El útil de control, en cambio, es una estructura de acero soldado. Al ser una herramienta de verificación fija, aquí prima la robustez y la estabilidad sobre el peso, porque debe conservar sus cotas de referencia durante años.
El proceso de fabricación, paso a paso
Con el diseño validado, cada componente de la paleta, desde las columnas y los topes hasta las pinzas y las placas de referencia, se mecanizó por separado en nuestro taller de mecanizado de precisión. Antes de montar nada, cada pieza se midió de forma independiente: si alguna no cumplía su tolerancia, se corregía o se rehacía.

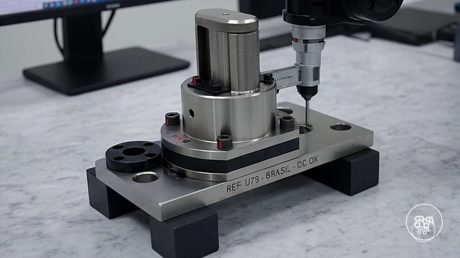

Solo con todos los componentes validados se montó el conjunto, que después se llevó a la máquina de medición tridimensional (CMM) para comprobar, punto por punto, que cumplía las hojas de control del cliente. Con resultado conforme, la paleta se envió a su planta para la validación final en línea.
Se fabricaron dos unidades con el mismo nivel de exigencia y el mismo proceso de verificación, para que fueran intercambiables sin comprometer la repetibilidad de la línea.
Un paso más allá: el útil de control propio
El cliente necesitaba además un medio de control propio para verificar, en cualquier momento, si los puntos críticos de la paleta seguían en tolerancia. Un golpe, el desgaste o un pequeño movimiento pueden pasar desapercibidos en el día a día, pero afectan directamente a la calidad del producto.
A diferencia de la paleta, este útil de control no partía de un diseño del cliente: lo desarrollamos íntegramente nosotros.
Cómo desarrollamos el útil de control

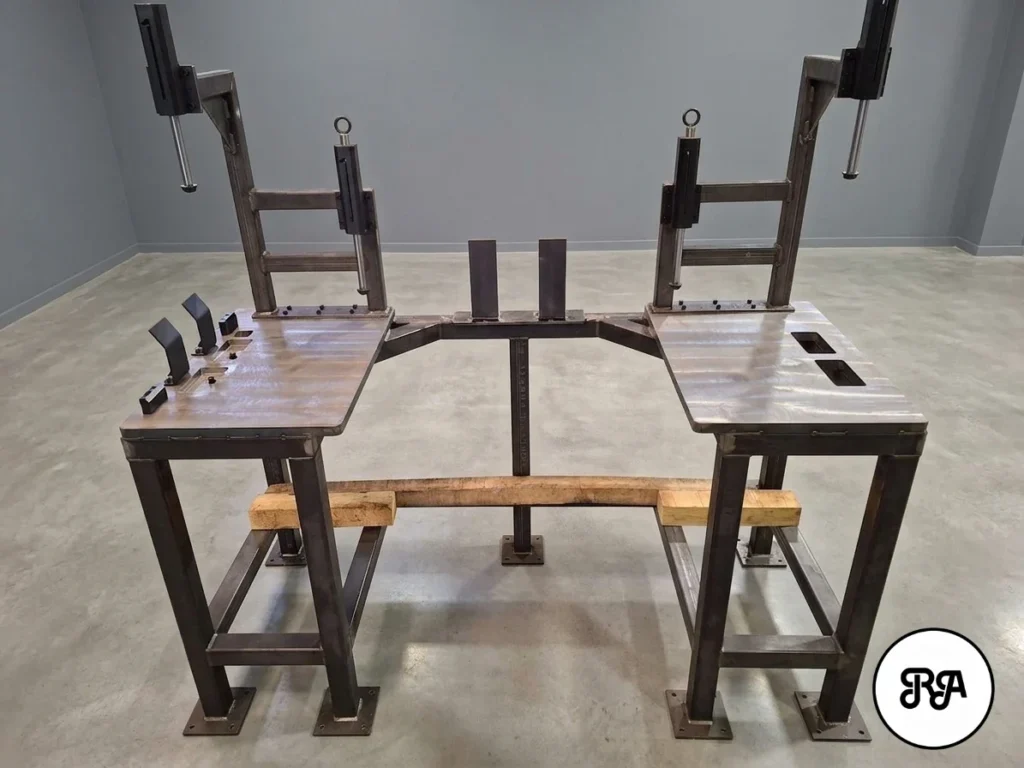

Empezamos definiendo desde cero la geometría del útil, pensada para verificar los puntos críticos de la paleta, y validamos el diseño con el cliente antes de fabricar. La fabricación combinó una estructura de calderería con componentes mecanizados en los puntos de contacto y referencia.
Una vez fabricado, el útil se montó junto a una de las paletas reales para comprobar su funcionamiento en condiciones reales y no solo sobre el papel. Tras corregir las desviaciones detectadas en esa prueba y pintarlo, se entregó al cliente como herramienta de control permanente, para verificar y reajustar sus paletas siempre que algo se mueva, se estropee o se desgaste.
Ventajas de contar con un útil de control propio
Un medio de control a medida para el propio utillaje de producción permite la detección temprana de desviaciones antes de que afecten al producto, da al cliente independencia para hacer sus verificaciones periódicas, alarga la vida útil de la paleta con ajustes correctivos en lugar de sustituciones y aporta trazabilidad y confianza con un histórico de verificaciones.
¿Por qué elegir a Industrias Ríos como partner de fabricación?
Llevamos más de 40 años trabajando para el sector automoción con marcas reconocidas internacionalmente. Controlamos internamente todo el proceso, de la validación del diseño a la verificación en CMM, con ingeniería, mecanizado de precisión y calderería bajo el mismo techo. Y vamos más allá del encargo: si detectamos una necesidad adicional, como aquí el útil de control, la resolvemos con un desarrollo propio.
Si tu línea necesita un utillaje de montaje fiable —o una forma de verificar y mantener ajustado el que ya tienes—, te acompañamos desde el diseño hasta la validación en planta.
Preguntas frecuentes sobre paletas de montaje
¿Qué es una paleta de montaje?
Es un utillaje que sujeta y posiciona de forma repetible los componentes de un conjunto mientras avanza por la línea de producción. Sus apoyos, topes y pinzas garantizan que cada pieza quede en la posición que exige el plano en cada ciclo.
¿Por qué la paleta de montaje es crítica en automoción?
Porque cualquier desviación en sus referencias se traslada al producto: piezas mal posicionadas, soldaduras desviadas o componentes que no encajan en el montaje final, con holguras o ruidos en el vehículo.
¿De qué material se fabrica una paleta de montaje?
Es habitual una placa base de aluminio mecanizado, por su ligereza y rigidez, con componentes de acero en topes, pinzas y referencias. El útil de control que la verifica, en cambio, suele ser de acero soldado para priorizar la estabilidad.
¿Cómo se verifica una paleta de montaje antes de enviarla?
Midiendo cada componente por separado antes del montaje y, después, el conjunto montado en máquina de medición tridimensional (CMM) frente a las hojas de control del cliente. Solo si es conforme se envía a planta para su validación final.
¿Para qué sirve un útil de control de paletas?
Permite al cliente comprobar en cualquier momento si los puntos críticos de la paleta siguen dentro de tolerancia y reajustarla si un golpe o el desgaste la han desviado, sin depender de terceros. Te contamos un ejemplo en nuestro caso del útil de control dimensional de un tablero de abordo.
¿Podéis fabricar varias paletas intercambiables?
Sí. Cuando varias unidades conviven en la misma línea aplicamos a todas el mismo proceso de fabricación y verificación, para que sean intercambiables sin afectar a la repetibilidad.
