El poka yoke (también escrito poka-yoke o pokayoke) es un dispositivo o método que impide cometer un error en un proceso, o lo detecta en el instante en que se produce, antes de que la pieza defectuosa pase a la fase siguiente. En fabricación se aplica sobre todo en utillajes de montaje y de control: la pieza solo encaja en una posición, o un sensor avisa si falta un elemento.
En esta guía te explicamos qué significa, qué tipos de poka yoke existen, ejemplos de planta y cómo se incorpora a un utillaje. Al final tienes lo que necesitamos para presupuestar un utillaje con poka yoke a medida.
Qué es el poka yoke y qué significa
La expresión japonesa poka yoke se traduce como «a prueba de errores» o, de forma más literal, «evitar errores inadvertidos». La popularizó el ingeniero Shigeo Shingo dentro del sistema de producción de Toyota y hoy forma parte de las herramientas de calidad del lean manufacturing.
La idea es sencilla: en lugar de pedir al operario que tenga cuidado, se diseña el puesto de trabajo, la pieza o el utillaje para que equivocarse sea imposible o, como mínimo, evidente. Un sistema poka yoke bien planteado cumple tres condiciones:
- Es simple y barato en comparación con el coste de un defecto.
- Actúa en el punto exacto donde puede producirse el error.
- Funciona siempre, sin depender de la atención de la persona.
El significado de poka yoke se resume en una frase: diseñar para que el fallo humano no llegue a convertirse en un defecto.
Tipos de poka yoke: control, aviso y los tres métodos de Shingo
Hay dos formas de clasificar un sistema poka yoke. La primera atiende a cómo reacciona ante el error:
- Poka yoke de control o prevención: impide que el error llegue a ocurrir. Una pieza asimétrica que solo entra en una orientación es el caso típico.
- Poka yoke de aviso o detección: no bloquea la operación, pero avisa con una luz, un sonido o una parada cuando detecta la anomalía.
La segunda clasificación, de Shingo, atiende al principio físico que usa el dispositivo:
- Método de contacto: detecta la forma, el tamaño o la posición de la pieza por contacto físico, con topes, pasadores, galgas o palpadores.
- Método de valor fijo: comprueba que se ha realizado el número previsto de operaciones o de piezas, por ejemplo un contador de tornillos apretados.
- Método de secuencia o de pasos: verifica que las operaciones se hacen en el orden correcto antes de permitir la siguiente.
Cada tipo de poka yoke tiene su sitio. El de control es preferible cuando el error es grave y el diseño lo permite; el de aviso encaja cuando no se puede bloquear físicamente la operación.
Ejemplos de poka yoke en la industria
Los ejemplos de poka yoke más habituales en fabricación y montaje son:
- Conectores y mazos eléctricos con formas distintas para que no se puedan cruzar.
- Pasadores de posicionamiento de diámetro o posición diferente, de modo que la pieza solo apoya bien en una orientación.
- Sensores de presencia que confirman que el componente está colocado antes de que arranque la máquina.
- Bandejas y cajas con alojamientos para cada referencia, que evitan olvidar piezas.
- Atornilladores con contador y par controlado, que no dan por buena la operación si falta un tornillo.
- Útiles de control con apoyos que solo admiten la pieza en su posición correcta y señalan si un elemento falta o está mal colocado.
Fuera de la fábrica también los ves a diario: la boquilla del surtidor de gasóleo, más ancha que la de gasolina, no cabe en el depósito de un coche de gasolina, y la tarjeta SIM con una esquina cortada solo entra en un sentido. Ambos son sistemas poka yoke.
Sistema poka yoke en utillajes de montaje y control

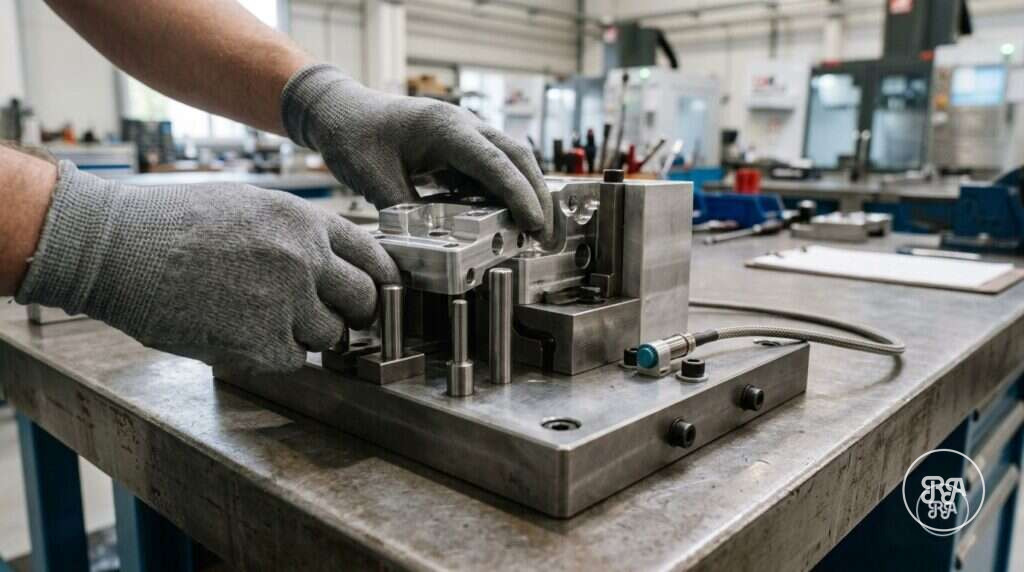

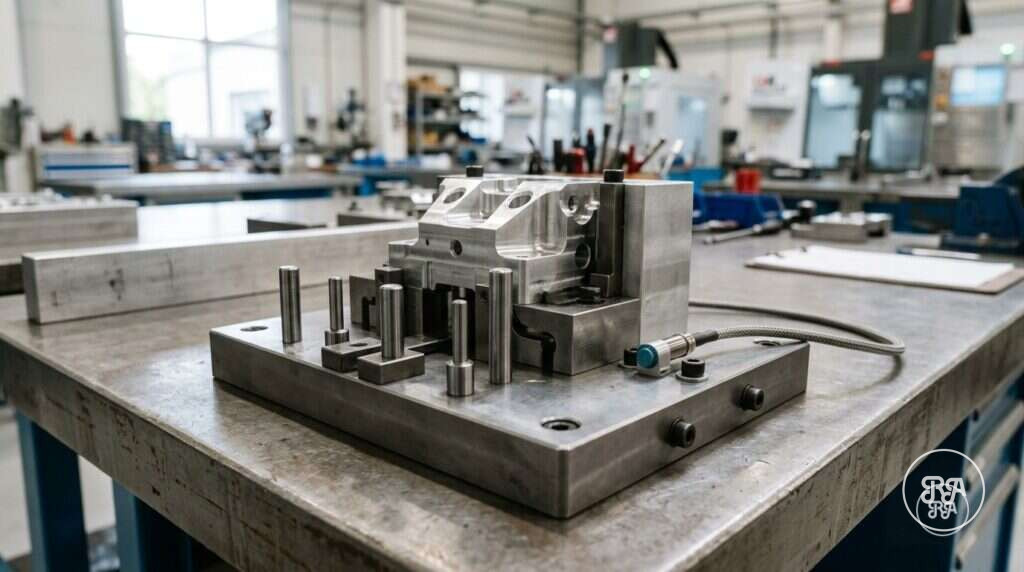

El utillaje es uno de los mejores lugares para integrar un sistema poka yoke, porque es la herramienta que sujeta, posiciona o verifica la pieza en cada ciclo. En un utillaje de montaje o de control el poka yoke se materializa de varias formas:
- Pines y topes asimétricos que impiden colocar la pieza girada o invertida.
- Apoyos que solo quedan bien alineados cuando todos los elementos del conjunto están presentes.
- Elementos de comprobación, como galgas, palpadores o sensores, que confirman presencia y posición.
- Marcas visuales y colores que guían al operario en la secuencia de trabajo.
Puedes ver aplicaciones de este tipo de útiles en nuestros casos para automoción: el útil de control de salpicadero y el útil de control dimensional para tablero de abordo. Cuando la pieza se sujeta para soldar, el mismo criterio se aplica a los útiles de soldadura que acompañan a una empresa de soldadura industrial.
Poka yoke y jidoka: cómo se relacionan
Poka yoke y jidoka son dos pilares de la producción esbelta de Toyota. El jidoka, a veces traducido como «automatización con un toque humano», hace que una máquina se detenga sola cuando detecta una anomalía. El poka yoke evita o detecta el error que provoca esa anomalía.
Juntos forman una cadena de calidad en origen: el poka yoke previene, el jidoka detiene el proceso y el equipo analiza la causa para que no se repita.
Ambos dependen del análisis previo de fallos, el AMFE: para saber dónde colocar el poka yoke hay que identificar qué errores son posibles y cuáles son críticos. Ese análisis se refleja después en la hoja de procesos de mecanizado y en el plan de control de la pieza.
Cómo implantar un sistema poka yoke paso a paso
- Identifica los defectos que se repiten y calcula su coste con datos de rechazos o reclamaciones.
- Localiza el paso exacto del proceso donde se origina el error.
- Elige el tipo de poka yoke: de control si puedes bloquear el error, de aviso si solo puedes detectarlo.
- Diseña el dispositivo y pruébalo con piezas correctas y con piezas defectuosas a propósito.
- Valídalo con el operario, que lo usa todos los días: tiene que ser cómodo y no ralentizar el ciclo.
- Comprueba de forma periódica que sigue funcionando, porque un pin desgastado o un sensor desajustado anula su efecto.
Si el poka yoke va dentro de un utillaje, conviene que el diseño lo recoja desde el principio, en la fase de ingeniería, y no como un parche posterior. Es lo que trabajamos desde la oficina técnica y los proyectos de ingeniería, dentro de la guía de procesos de mecanizado que sigue el taller.
Utillajes con poka yoke a medida en Valladolid
En Industrias Ríos diseñamos y fabricamos utillajes de control, montaje y soldadura con oficina técnica, calderería y mecanizado de precisión en el mismo taller de Valladolid, con un sistema de gestión certificado ISO 9001:2015. La verificación dimensional se realiza en sala climatizada con máquina de medición por coordenadas.
Para presupuestar un utillaje con poka yoke necesitamos:
- El plano o el modelo 3D de la pieza (PDF, STEP) o una muestra física.
- La referencia o el conjunto que hay que montar o controlar.
- Los errores que quieres evitar o detectar.
- La cantidad prevista y el ritmo de uso del útil.
Cuéntanos tu caso y lo revisamos contigo: habla con nuestra oficina técnica. Si buscas un taller cercano, consulta también el mecanizado de precisión en Valladolid.
Preguntas frecuentes sobre el poka yoke
¿Qué es un poka yoke?
Un poka yoke es un dispositivo o método de diseño que evita que se cometa un error en un proceso, o lo detecta de inmediato para que no avance al paso siguiente. Puede ser tan simple como un pasador asimétrico o tan técnico como un sensor de presencia que condiciona el arranque de una máquina.
¿Qué significa poka yoke en español?
Es una expresión japonesa que se traduce como «a prueba de errores» o «evitar errores inadvertidos». Procede de poka, error por descuido, y yokeru, evitar. Se aplica a cualquier sistema pensado para que el fallo humano no llegue a producir un defecto.
¿Cuáles son los tipos de poka yoke?
Por su reacción al error se distinguen el poka yoke de control, que impide el fallo, y el de aviso, que lo detecta y avisa. Por su principio de funcionamiento, Shingo definió tres métodos: contacto (forma o posición de la pieza), valor fijo (número de operaciones) y secuencia o pasos (orden correcto de las operaciones).
¿Qué diferencia hay entre poka yoke y jidoka?
El poka yoke evita o detecta el error en el punto donde puede producirse. El jidoka hace que la máquina o la línea se detenga cuando aparece una anomalía. Se complementan: el poka yoke previene el defecto y el jidoka impide que siga avanzando mientras se analiza la causa.
¿Qué ejemplos de poka yoke hay en un utillaje?
Pines y topes asimétricos que solo admiten la pieza en una posición, apoyos que no quedan alineados si falta un componente, sensores o palpadores que confirman la presencia de un elemento y marcas visuales que guían la secuencia de montaje. Los diseñamos a medida según la pieza; cuéntanos tu caso.
