En automoción, la calidad también se mide en lo que no se oye. Los «grillos» y ruidos interiores (NVH) son una de las principales quejas de los conductores, y su origen suele ser una pieza de céntimos: una grapa de sujeción mal insertada. Para evitarlo, un cliente TIER 1 de referencia mundial confió a Industrias Ríos el diseño y la fabricación de un útil de control Poka-Yoke para verificar la inserción y posición de las grapas del salpicadero de un nuevo modelo.
El objetivo: una herramienta ergonómica, infalible y fiable para controlar el 100 % de la producción en la línea de montaje.
El desafío: la importancia crítica de una grapa de plástico
El salpicadero ensambla decenas de componentes y se fija al chasis y a otras molduras mediante grapas de montaje rápido. Si una sola grapa no entra bien, está desplazada o es defectuosa, el salpicadero no asienta. Esa desviación, aunque sea inferior a un milímetro, genera tensiones que con la vibración del vehículo acaban en ruidos que arruinan la percepción de calidad.
Nuestro cliente, proveedor directo del fabricante del vehículo, no podía permitírselo. Necesitaba un sistema a prueba de errores para verificar en segundos, sin ambigüedad, que todas las grapas estaban en su sitio antes de pasar a la siguiente fase. El reto era doble: una herramienta ergonómica para un uso intensivo y una precisión muy superior a la del componente que controla.
La solución: un útil diseñado para no fallar
Fase 1: la conceptualización del control
Cada proyecto de utillaje de control empieza en nuestra oficina técnica industrial, mucho antes de encender una máquina. Junto al equipo de calidad del cliente definimos qué había que verificar y cómo hacerlo de forma binaria: correcto o incorrecto.

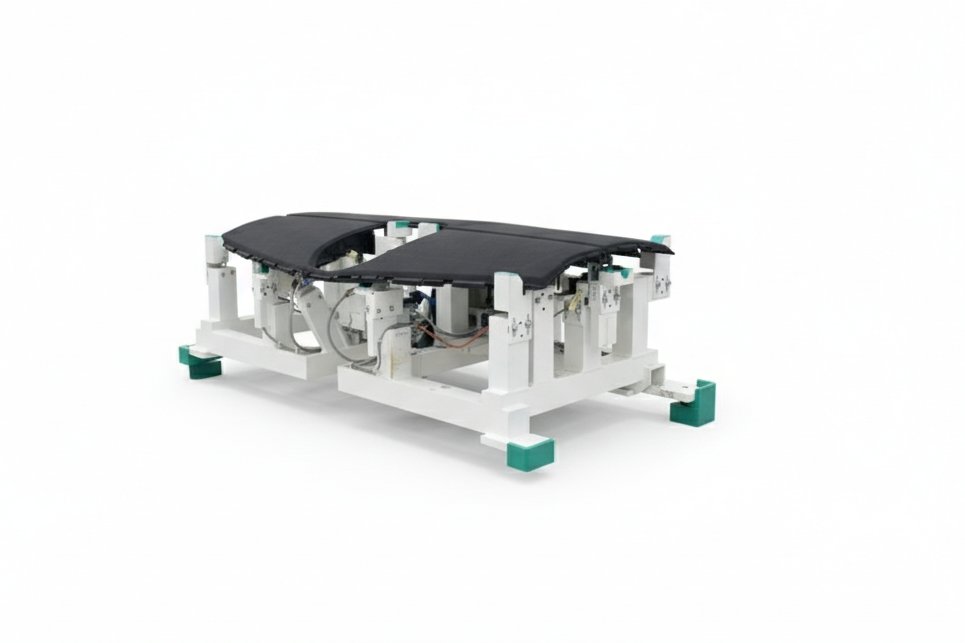

El primer foco fue el operario. El útil debía ser ligero pero robusto, con agarres cómodos para usarse cientos de veces por turno sin fatiga, así que simulamos sus movimientos en la línea para afinar el diseño. En el modelo 3D combinamos una estructura de acero, para la máxima rigidez, con puntos de contacto en materiales técnicos como el POM o aceros pulidos, que no marcan la superficie estética del salpicadero y aguantan miles de ciclos.
La parte más crítica fueron las galgas: para cada grapa se diseñó una galga «pasa / no pasa» que comprueba su presencia, su altura y su enrase, de modo que el operario ve o siente al instante si está bien colocada. Con el diseño validado por el cliente, la oficina técnica generó los planos con tolerancias mínimas para cada componente. Un útil difícil de usar acaba usándose mal, por eso la ergonomía pesa tanto como la precisión.
Fase 2: la fabricación integrada
Con el diseño aprobado, nuestros talleres trabajaron en paralelo. El esqueleto del útil se fabricó en nuestra sección de utillaje y calderería, cortando y soldando los perfiles con la misma técnica que aplicamos en la soldadura de estructuras metálicas, y después se estabilizó para que no perdiera precisión con el tiempo.
En nuestro taller de mecanizado de precisión se mecanizaron los apoyos y centradores con las mismas referencias que usa el vehículo. Las galgas se fabricaron en centros de fresado CNC de alta velocidad y muchas se terminaron por rectificado y electroerosión por hilo, con precisión micrométrica y un acabado que no daña la pieza.
La garantía de nuestro laboratorio de metrología
Un útil de control es un instrumento de medida y debe certificarse. Con el respaldo de nuestra certificación ISO 9001, el útil montado pasó por nuestro laboratorio de metrología 3D.
En la máquina de medición por coordenadas (CMM) medimos cada apoyo, cada centrador y cada superficie de las galgas frente al modelo CAD aprobado. El informe dimensional resultante es la garantía de que la herramienta que manejan los operarios es fiable al 100 %.
El resultado: cero defectos, cero ruidos

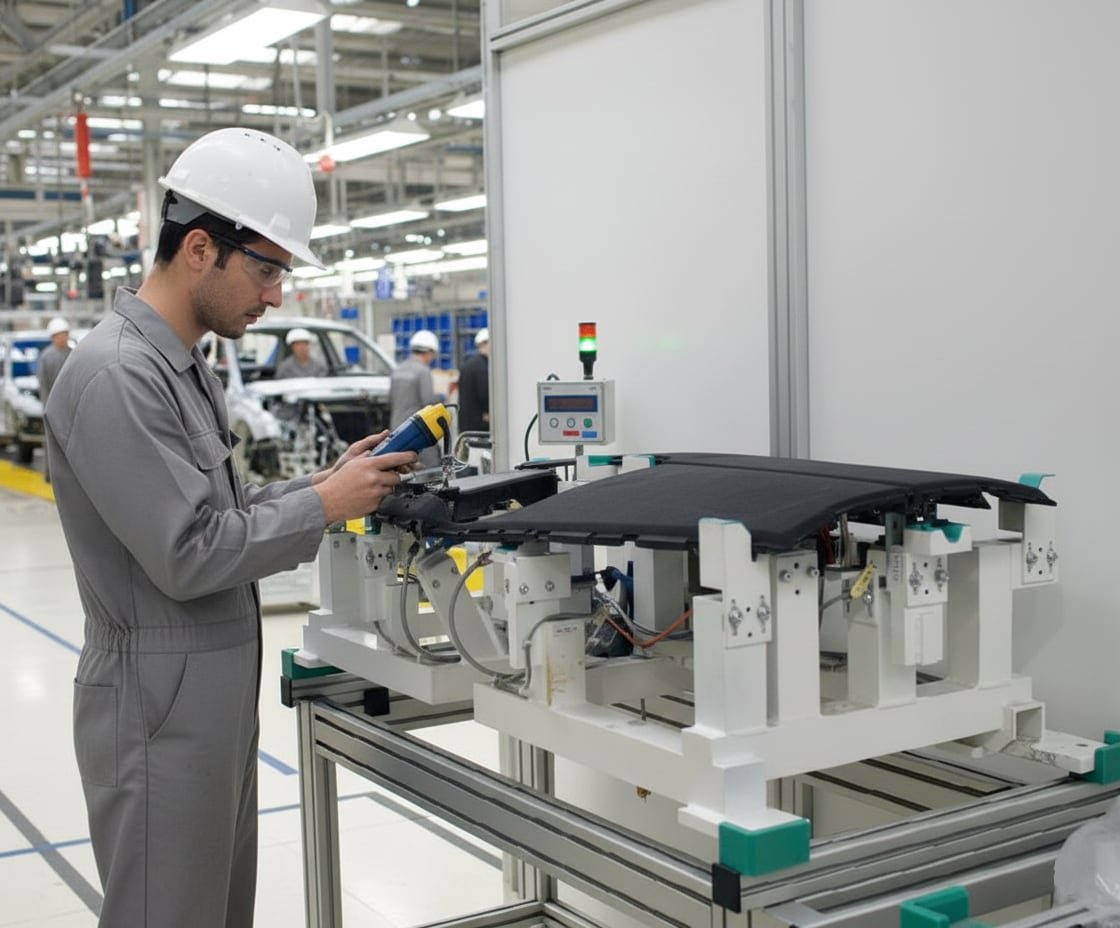

El cliente recibió un útil robusto, ligero, ergonómico y certificado, que se integró de inmediato en la línea de montaje. Sus operarios verifican ahora todos los salpicaderos en segundos y sin fatiga, y la lógica «pasa / no pasa» elimina cualquier subjetividad: ningún salpicadero con una grapa mal colocada sigue adelante. Un componente pequeño, bien controlado, evita costosos problemas de ruidos y reclamaciones.
La precisión en los detalles define la calidad final
Este caso demuestra nuestra capacidad para resolver con ingeniería incluso los controles aparentemente más simples. Si en tu línea de automoción o de cualquier otro sector necesitas útiles de control a prueba de errores, nuestra oficina técnica estudiará tu pieza y te propondrá la solución.
Preguntas frecuentes sobre útiles de control Poka-Yoke
¿Qué es un útil de control Poka-Yoke?
Es una herramienta de verificación diseñada «a prueba de errores»: el operario la coloca sobre la pieza y el propio útil le indica, de forma física o visual, si todo está correcto o no. No requiere interpretar medidas, por lo que elimina el error humano en controles repetitivos de línea.
¿Qué son las galgas pasa / no pasa?
Son elementos de control con dos referencias: si la pieza o el componente entra en la zona «pasa» y no en la «no pasa», está dentro de tolerancia. En este útil cada grapa tenía su galga para verificar presencia, altura y posición de un solo gesto.
¿Por qué una grapa mal colocada genera ruidos en el vehículo?
Porque el salpicadero no asienta del todo y queda con pequeñas tensiones. Con las vibraciones de la marcha esas holguras se convierten en roces y «grillos» (problemas NVH), uno de los defectos que más afectan a la percepción de calidad del conductor.
¿Qué materiales se usan para no dañar piezas estéticas?
En los puntos de contacto con superficies vistas se usan plásticos técnicos como el POM o aceros pulidos, que no marcan la pieza. La estructura del útil, en cambio, es de acero soldado y estabilizado para mantener la rigidez y la precisión con el uso.
¿Cómo se valida que el útil es fiable?
Midiendo el útil completo en máquina tridimensional (CMM) frente al modelo CAD aprobado por el cliente: apoyos, centradores y superficies de control de cada galga. El útil se entrega con su informe dimensional.
¿Fabricáis útiles de control para otros sectores además de automoción?
Sí. El mismo enfoque de diseño, fabricación y certificación lo aplicamos a bienes de equipo, aeronáutica, ferroviario o defensa, siempre que haga falta verificar piezas en serie de forma rápida y sin ambigüedad.
