Mecanizado de piezas grandes

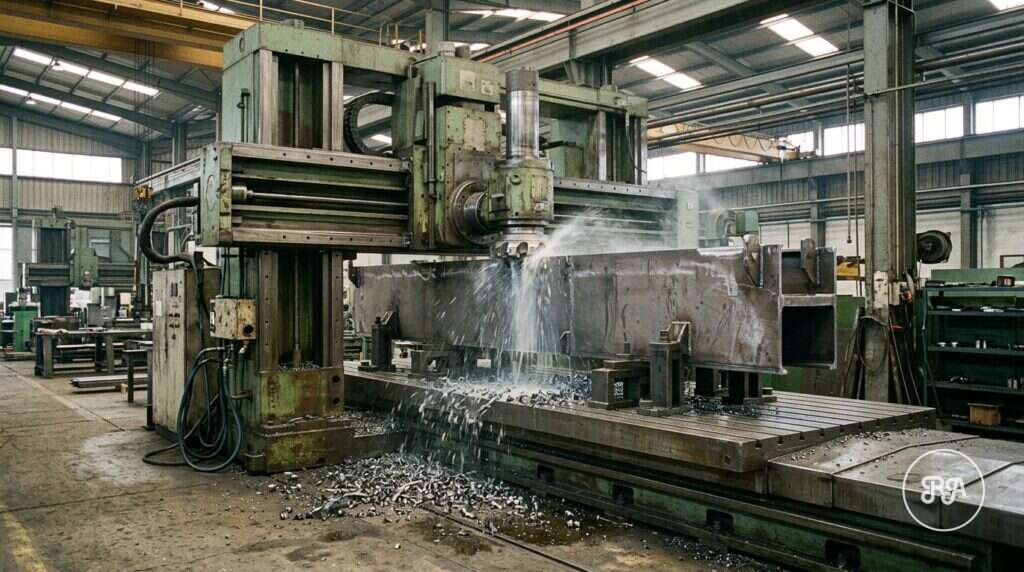

Fresadora de bancada mecanizando una pieza grande de acero, Industrias Ríos
Tabla de contenidos

El mecanizado de piezas grandes plantea retos que no aparecen en una pieza de tamaño medio: mover y nivelar varios cientos de kilos, controlar deformaciones por tensiones o temperatura, mantener la precisión en recorridos de metros y medir sin sacar la pieza de la máquina. Bancadas, bastidores, placas base, cuerpos de válvula o estructuras soldadas son ejemplos típicos.

En esta guía repasamos qué máquinas se utilizan, cómo se prepara y sujeta una pieza de gran tamaño, qué errores provocan rechazos y qué debes preguntar a un taller antes de encargarle este tipo de trabajo.

Qué se considera mecanizado de grandes dimensiones

No hay una frontera exacta, pero hablamos de mecanizado de grandes dimensiones cuando la pieza supera la capacidad de un centro de mecanizado convencional por recorrido, peso o altura. En la práctica suelen ser piezas de más de un metro en alguna de sus dimensiones o con pesos que obligan a manipular con puente grúa.

Las más habituales son bancadas y bastidores de máquina, placas base, mesas y soportes de equipos, y estructuras y conjuntos soldados de calderería. También entran en esta categoría los cuerpos de válvula, las bridas grandes y las carcasas, así como los utillajes de control y montaje de gran formato.

Todas comparten una idea: la pieza es cara antes de mecanizarla, por material y horas previas, así que un error en la última operación sale muy caro.

Máquinas para el mecanizado de piezas de gran tamaño

El mecanizado de piezas de gran tamaño se hace sobre máquinas diseñadas para soportar peso y mantener rigidez en recorridos largos. En las fresadoras de bancada, la mesa es fija y el cabezal se desplaza a lo largo de la bancada, lo que permite trabajar piezas largas y pesadas con buena rigidez. Las mandrinadoras, con husillo horizontal, taladran y mandrinan alojamientos coaxiales en piezas voluminosas. Para piezas muy anchas se usan fresadoras de pórtico, con el cabezal sobre un puente, y para piezas de revolución de gran diámetro, como bridas o coronas, tornos verticales.

El alojamiento de ejes y rodamientos en estas piezas suele requerir mandrinado de precisión; lo explicamos en qué es el mandrinado y cuándo aplicarlo. Y para escoger la estrategia de fresado en grandes superficies, como planeado o contorneado, te será útil nuestro artículo sobre los tipos de fresado.

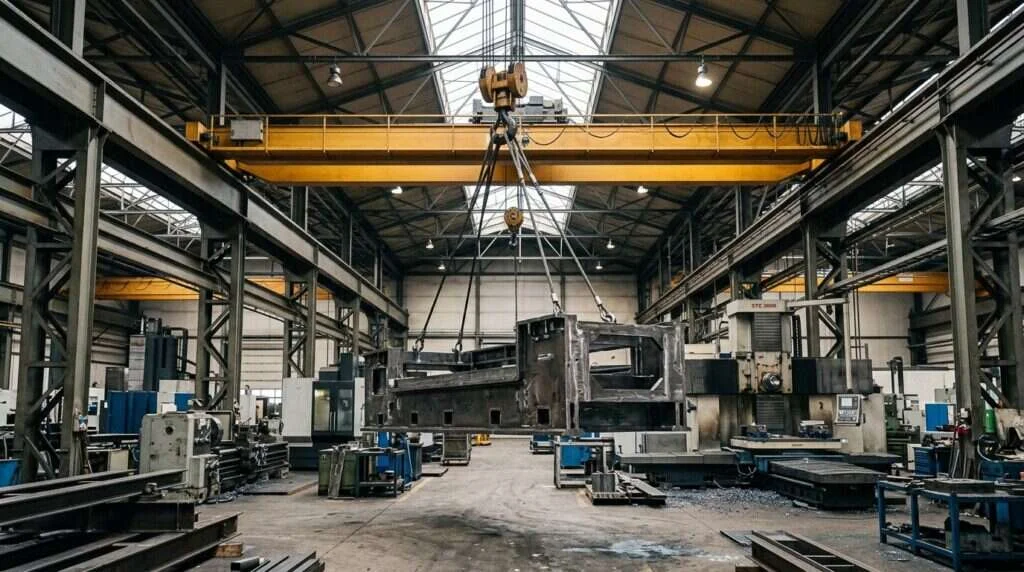

Puente grúa elevando una pieza grande mecanizada, Industrias Ríos

Mecanizado de bancadas y estructuras soldadas

El mecanizado de bancadas es uno de los trabajos más representativos del sector. Una bancada define la referencia de toda la máquina, así que sus superficies de apoyo, guías y alojamientos deben quedar planas, paralelas y perpendiculares entre sí con tolerancias exigentes en longitudes grandes.

Muchas bancadas y bastidores son conjuntos soldados, y en ese caso el orden de trabajo importa. La soldadura se hace con una secuencia controlada para limitar deformaciones y, si el diseño lo requiere, se eliminan tensiones con un tratamiento térmico o vibratorio antes del mecanizado. Después se desbasta, se deja reposar la pieza para que libere tensiones y solo entonces se dan las pasadas de acabado.

Integrar el diseño y la fabricación de calderería con el mecanizado en el mismo proveedor evita que la pieza viaje entre talleres y que las responsabilidades sobre la deformación queden repartidas. Si te interesa el proceso de unión, en nuestra guía de soldadura industrial TIG, MIG y MAG comparamos las técnicas más utilizadas.

Amarre, nivelación y control de deformaciones

En piezas grandes, gran parte de la precisión se decide antes de encender el cabezal. Los puntos críticos son:

  • Apoyo y nivelación: la pieza se asienta sobre calzos o gatos regulables y se nivela sin forzarla. Amarrar una pieza alabeada contra la mesa la endereza durante el mecanizado, pero recupera su forma al soltarla.
  • Referencias: se definen superficies y puntos de referencia coherentes con el plano para todas las fases.
  • Temperatura: en recorridos de metros, unos grados de diferencia suponen variaciones de centésimas. Conviene mecanizar y medir en condiciones estables.
  • Secuencia: alternar caras y operaciones reduce la acumulación de tensiones.

Medición y control en el mecanizado de piezas grandes

Medir una pieza de varios metros no es trivial. Las técnicas habituales incluyen palpado en máquina, niveles y reglas de precisión, alexómetros y, cuando las dimensiones lo permiten, máquina de medición por coordenadas. Lo recomendable es acordar con el taller qué cotas y tolerancias geométricas se verifican, con qué medio y si se entrega informe.

Muchas de estas piezas trabajan después con fluidos a presión. Un caso típico son los cuerpos de gran tamaño que analizamos en el mecanizado de válvulas industriales, donde planitud de bridas y concentricidad de asientos son críticas.

Qué pedir a una empresa de mecanizados de grandes piezas

Antes de adjudicar el trabajo, pregunta por:

  • Capacidad real de la máquina: recorridos, peso admitido en mesa y altura útil.
  • Medios de manipulación en taller.
  • Experiencia con conjuntos soldados y control de tensiones.
  • Medios de medición adecuados al tamaño.
  • Posibilidad de asumir el conjunto: calderería, soldadura, mecanizado y montaje.
  • Transporte y embalaje de la pieza terminada.

Mecanizado de piezas grandes en Industrias Ríos

En Industrias Ríos mecanizamos piezas de gran tamaño en nuestro taller de Valladolid con una fresadora de bancada MTE BF-3200, y complementamos el trabajo con torneado y fresado CNC, rectificado y electroerosión por hilo para los componentes de menor tamaño. Diseñamos y fabricamos calderería ligera y media y conjuntos soldados, de modo que podemos asumir la pieza completa, desde la estructura hasta el mecanizado final, con control de calidad bajo sistema ISO 9001:2015. Más detalles en nuestra página de servicios de mecanizado de precisión.

Para presupuestar necesitamos el plano y el 3D, el material o la estructura soldada de partida, el peso aproximado, la cantidad y las tolerancias críticas. Consúltanos la viabilidad de tu pieza.

Preguntas frecuentes sobre el mecanizado de piezas grandes

Depende de la geometría. Para piezas largas y pesadas se usan fresadoras de bancada, en las que el cabezal se desplaza y la pieza permanece fija. Para piezas muy anchas, fresadoras de pórtico; para alojamientos coaxiales, mandrinadoras horizontales; y para piezas de revolución de gran diámetro, tornos verticales. La elección se basa en recorridos, peso admitido y tipo de operaciones.

Principalmente por tensiones residuales del material o de la soldadura, que se liberan al retirar material, y por efectos térmicos durante el corte. También influye el amarre: si se fuerza una pieza alabeada, recupera su forma al soltarla. Se controla con eliminación de tensiones, desbaste y reposo antes del acabado, amarres sin forzar y secuencias de mecanizado equilibradas.

En bancadas y bastidores con tolerancias de planitud o paralelismo exigentes, es muy recomendable. La soldadura introduce tensiones que, al mecanizar, deforman la pieza de forma poco predecible. El tratamiento térmico de alivio de tensiones o el tratamiento vibratorio estabilizan la estructura. En piezas menos exigentes, a veces basta con desbastar, dejar reposar y acabar.

Se combinan varios métodos: palpado en la propia máquina, reglas y niveles de precisión, alexómetros, calibres de gran recorrido y, cuando cabe, máquina de medición por coordenadas. Es importante medir en condiciones de temperatura estables y acordar desde el principio qué cotas se verifican y con qué medio, sobre todo si se requiere un informe dimensional.

Sí, y suele ser la mejor opción. Cuando calderería, soldadura y mecanizado se hacen bajo la misma responsabilidad, se planifican juntos los sobreespesores, la secuencia de soldadura y el alivio de tensiones, y se evitan transportes intermedios. Si tienes un conjunto de este tipo, puedes enviarnos la documentación desde la sección de contacto.
