Los casquillos de bronce son uno de los componentes más sencillos y a la vez más eficaces de la mecánica industrial. Guían ejes, soportan cargas elevadas a baja velocidad, absorben golpes y desalineaciones leves y, cuando se desgastan, se sustituyen sin tocar el eje ni el alojamiento. Los encuentras en maquinaria agrícola, prensas, grúas, bisagras industriales, bombas, utillajes y equipos de obra pública.
En este artículo repasamos las aleaciones más utilizadas, los tipos de casquillo según su lubricación, cómo dimensionar los ajustes y cómo se fabrican a medida por torneado. Para ver cómo encaja el torneado en el conjunto de operaciones, consulta la guía de procesos de mecanizado.
Qué es un casquillo de bronce y para qué sirve
Un casquillo de bronce es un cojinete de deslizamiento: una pieza cilíndrica, normalmente hueca, que se monta en un alojamiento y sobre la que gira u oscila un eje. A diferencia de un rodamiento, no tiene elementos rodantes; el eje desliza directamente sobre la superficie interior del casquillo, separado por una película de lubricante.
El bronce es el material clásico para esta función por varias razones:
- Buena compatibilidad con ejes de acero, con bajo riesgo de gripado.
- Capacidad para incrustar pequeñas partículas abrasivas sin dañar el eje.
- Resistencia a la corrosión, incluso en ambientes húmedos o marinos.
- Buen comportamiento con cargas altas, impactos y velocidades bajas o movimientos oscilantes.
El casquillo actúa además como elemento de sacrificio: es la pieza que se desgasta, protegiendo ejes y alojamientos mucho más caros de fabricar.
Tipos de casquillos de bronce según la aleación
No existe un único bronce para casquillos. La elección depende de la carga, la velocidad, la lubricación y el entorno:
| Aleación | Designación habitual | Uso típico |
|---|---|---|
| Bronce al estaño (fosforoso) | CuSn8, CuSn12 | Casquillos de uso general, buena resistencia al desgaste y a la fatiga. |
| Bronce al estaño-plomo | CuSn7Zn4Pb7 | Buenas propiedades de deslizamiento con lubricación deficiente; carga media. |
| Bronce al aluminio | CuAl10Fe5Ni5 | Cargas muy elevadas e impactos, alta resistencia mecánica y a la corrosión marina. |
Los bronces al estaño son el punto de partida más habitual. El bronce al aluminio se reserva para aplicaciones muy solicitadas, como articulaciones de maquinaria pesada o componentes navales, y exige un eje de dureza elevada. Las aleaciones con plomo están cada vez más limitadas por normativa en ciertas aplicaciones, algo a revisar si la pieza va a contacto con agua potable o alimentos.
Casquillos de fricción y casquillo autolubricado
Según cómo se lubrican, se distinguen tres grandes grupos:
- Casquillos de fricción macizos, mecanizados a partir de barra, tubo o pieza fundida. Se lubrican con grasa o aceite a través de un engrasador, taladros y ranuras de engrase en la cara interior. Son los más versátiles y los que se fabrican a medida.
- Casquillo autolubricado sinterizado, obtenido por pulvimetalurgia. Su estructura porosa está impregnada de aceite que aflora con el calor del funcionamiento. Funciona bien con cargas moderadas y velocidades medias, y normalmente se compra como producto de catálogo en medidas estándar.
- Casquillos de bronce con insertos de lubricante sólido (como el grafito), que permiten trabajar sin engrase periódico en ambientes donde el mantenimiento es difícil o hay altas temperaturas.
Para medidas especiales, cargas altas, bridas o geometrías fuera de catálogo, el casquillo de fricción mecanizado es la solución más habitual.
Diseño y ajustes de un casquillo bronce
Un casquillo bien diseñado depende más de los ajustes que del material. Algunas pautas orientativas:
- Ajuste exterior: el casquillo se monta a presión en un alojamiento, típicamente H7, con un exterior dimensionado con apriete (por ejemplo, r6 o s6). Así no gira ni se desplaza.
- Contracción del interior: al prensarlo, el diámetro interior se reduce. Hay que compensarlo en el mecanizado o repasar el interior tras el montaje.
- Holgura con el eje: como orden de magnitud general, del orden de una a dos milésimas del diámetro, ajustada según velocidad, temperatura y lubricación.
- Relación longitud/diámetro: habitualmente entre 0,5 y 1,5 para repartir la carga sin agravar los problemas de alineación.
- Eje: más duro que el bronce y con buena rugosidad. Por eso los ejes suelen templarse y pasar por un rectificado industrial de precisión.
No olvides los chaflanes de entrada para el montaje y las ranuras de engrase bien orientadas respecto a la zona de carga.
Cómo se fabrican los casquillos de bronce por torneado

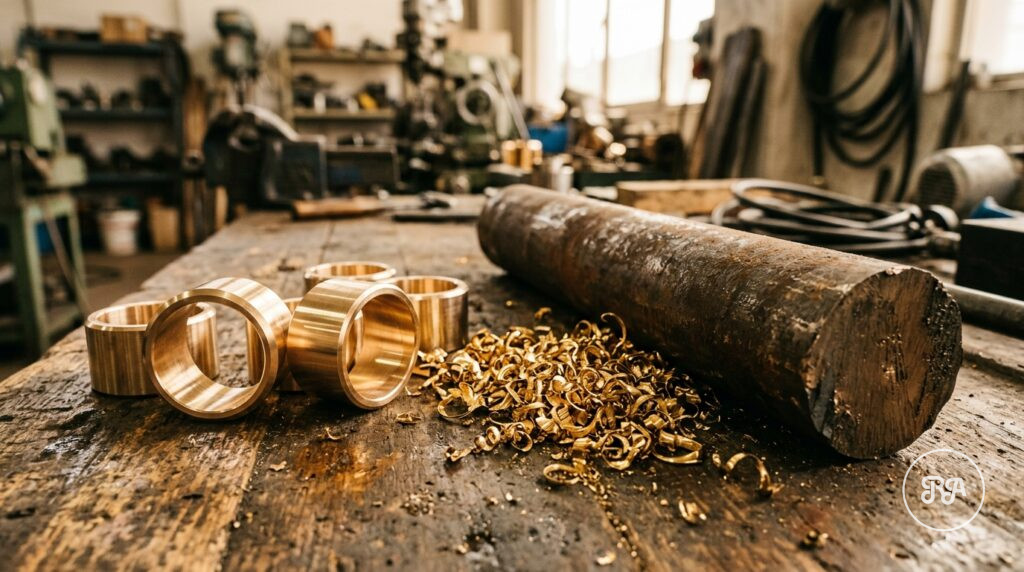

La mayoría de casquillos a medida se obtienen por torneado a partir de barra maciza, barra hueca o preformas fundidas. Un proceso típico incluye:
- Refrentado y cilindrado exterior con las creces necesarias para el ajuste.
- Taladrado y mandrinado interior hasta la cota final.
- Chaflanes, radios y, si lleva valona, torneado de la brida.
- Ranuras de engrase interiores (helicoidales, en ocho o axiales) y taladros de lubricación.
- Si el diseño lo pide, rosca para el engrasador o de fijación, mediante roscado en torno.
El bronce se mecaniza bien: forma viruta corta en las aleaciones con plomo y permite buenos acabados. En las aleaciones al aluminio, más duras, el mecanizado es más lento. La concentricidad entre interior y exterior es la cota más crítica y se asegura realizando ambas en la misma atada siempre que es posible.
Casquillos metálicos: bronce frente a otras opciones
El bronce no es el único material para casquillos metálicos y no siempre es el mejor:
- Acero templado: para articulaciones con cargas muy altas y engrase abundante, a menudo combinado con ejes también templados.
- Latón: más económico y fácil de mecanizar, válido para cargas y velocidades bajas.
- Plásticos técnicos (POM, PA6, PTFE, PEEK): ligeros, sin engrase y resistentes a la corrosión, aunque con menor capacidad de carga y más sensibles a la temperatura.
El casquillo de bronce sigue siendo la opción de referencia cuando se combinan cargas medias o altas, velocidades bajas, impactos, cierta contaminación o ambiente húmedo. Es una elección robusta y fácil de mantener en maquinaria que debe durar muchos años.
Casquillos de bronce a medida en Industrias Ríos

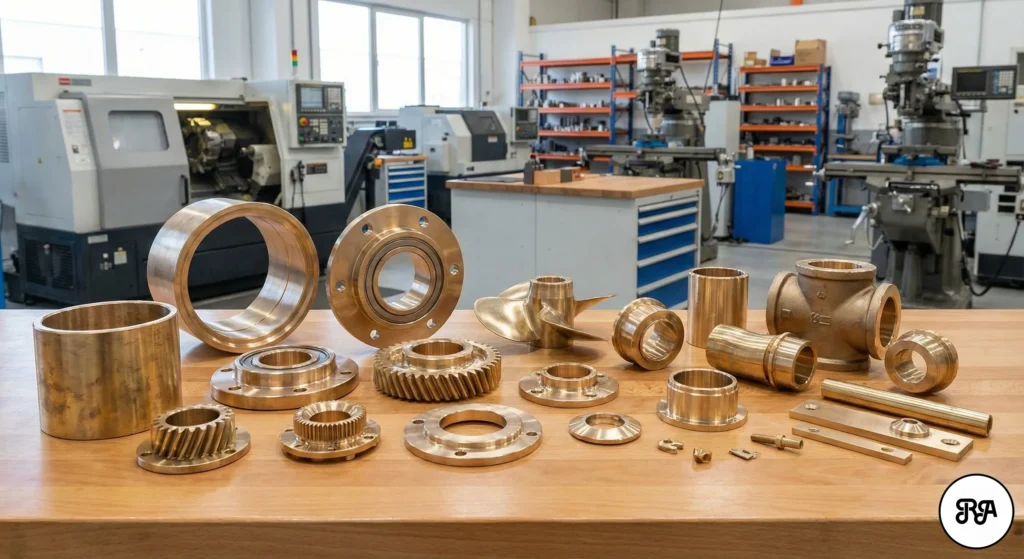

En Industrias Ríos fabricamos casquillos de bronce a medida por torneado CNC en nuestro taller de Valladolid, con más de 40 años de experiencia en sectores como automoción, defensa, naval, energía y bienes de equipo. Mecanizamos casquillos lisos, con valona, con ranuras y taladros de engrase, y verificamos las cotas críticas con metrología en sala climatizada bajo un sistema de gestión certificado ISO 9001:2015.
Consulta nuestro servicio de fabricación de piezas de bronce y el resto de capacidades en fabricación de piezas metálicas a medida. Fabricamos desde una unidad de repuesto hasta series cortas, medias y largas, a partir de plano o de una muestra física desgastada.
Para presupuestar necesitamos el plano (PDF o STEP) o la muestra, la aleación de bronce, la cantidad y las tolerancias de ajuste con eje y alojamiento. Pídenos presupuesto de tus casquillos.
Preguntas frecuentes sobre casquillos de bronce
¿Qué bronce se usa para casquillos?
El más habitual es el bronce al estaño, como el CuSn8 o el CuSn12, por su equilibrio entre resistencia al desgaste, capacidad de carga y facilidad de mecanizado. Para cargas muy elevadas e impactos se emplea bronce al aluminio, como el CuAl10Fe5Ni5, y cuando la lubricación es escasa se recurre a bronces con plomo o a casquillos con lubricante sólido.
¿Qué holgura debe tener un casquillo de bronce con el eje?
Depende del diámetro, la velocidad, la temperatura y el tipo de lubricación. Como orientación general se trabaja con holguras del orden de una a dos milésimas del diámetro del eje, medidas con el casquillo ya montado. Holguras escasas provocan calentamiento y gripado; excesivas generan golpeteo y desgaste acelerado. Lo recomendable es fijarlas en el plano mediante tolerancias ISO.
¿Qué diferencia hay entre un casquillo y un rodamiento?
El rodamiento trabaja por rodadura, con bolas o rodillos, y ofrece muy baja fricción a velocidades altas. El casquillo trabaja por deslizamiento: es más compacto, soporta mejor las cargas de impacto y los movimientos oscilantes, tolera la suciedad y es más barato de sustituir. Por eso los casquillos se prefieren en articulaciones, pivotes y ejes lentos muy cargados.
¿Cómo se monta un casquillo de bronce?
Lo habitual es montarlo a presión con prensa y un útil de guiado, con el alojamiento limpio y ligeramente lubricado. En ajustes con mucho apriete se enfría el casquillo, por ejemplo con nitrógeno líquido, o se calienta el alojamiento para facilitar la entrada. Tras el montaje se comprueba el diámetro interior y, si es necesario, se repasa hasta la cota final.
¿Cuándo hay que cambiar un casquillo de bronce?
Cuando la holgura con el eje ha crecido hasta provocar golpeteo, vibraciones, fugas de lubricante o pérdida de precisión en el mecanismo. También si aparecen rayas profundas, gripado o desgaste irregular. Sustituirlo a tiempo protege el eje y el alojamiento. Si necesitas fabricar un repuesto a partir de la pieza gastada, escríbenos con una foto y las medidas.
