Entender cómo está construido un torno ayuda mucho a interpretar lo que el taller te dice sobre una pieza: por qué no cabe, por qué un eje largo necesita luneta o por qué una cota no se puede garantizar en una sola atada. Cada componente de la máquina tiene una función concreta y cada uno impone sus límites.
En este artículo repasamos las partes del torno una a una, desde la bancada hasta la torreta, y señalamos qué añade un torno CNC frente a uno convencional. Al final verás qué preguntar a tu proveedor para saber si su máquina encaja con tus piezas.
Partes del torno: visión general de la máquina
Todo torno responde al mismo esquema: una estructura rígida, un cabezal que hace girar la pieza, un sistema de sujeción y unos carros que llevan la herramienta. Si aún no tienes claro el proceso en sí, empieza por la explicación de qué es tornear. Este es el resumen de componentes:
| Parte | Función principal |
|---|---|
| Bancada | Soporta el resto de elementos y guía los carros |
| Cabezal fijo | Aloja el husillo principal y transmite el giro |
| Plato o pinza | Sujeta la pieza al husillo |
| Contrapunto | Apoya el extremo libre de piezas largas o sujeta brocas |
| Carros | Desplazan la herramienta en longitudinal y transversal |
| Torreta o portaherramientas | Sujeta y posiciona las herramientas |
| Caja de avances y husillo patrón | Transmiten el avance y sincronizan el roscado |
Bancada, cabezal y husillo: las partes de un torno que dan rigidez
La bancada es la base de la máquina, normalmente de fundición gris por su capacidad de amortiguar vibraciones. Sobre ella van las guías por las que se desplazan los carros. En tornos CNC es habitual la bancada inclinada, que facilita la caída de la viruta y aporta rigidez.
El cabezal fijo contiene el husillo principal, sus rodamientos y el sistema de transmisión. En un torno paralelo, una caja de engranajes permite elegir las revoluciones; en uno CNC, un motor de velocidad variable las ajusta de forma continua. El husillo es hueco, y su diámetro interior define el paso de barra: el diámetro máximo de barra que puede atravesar la máquina.
Dos datos que conviene conocer de cualquier torno: el volteo (diámetro máximo que gira sin tocar la bancada) y la distancia entre puntos (longitud máxima de pieza entre plato y contrapunto).

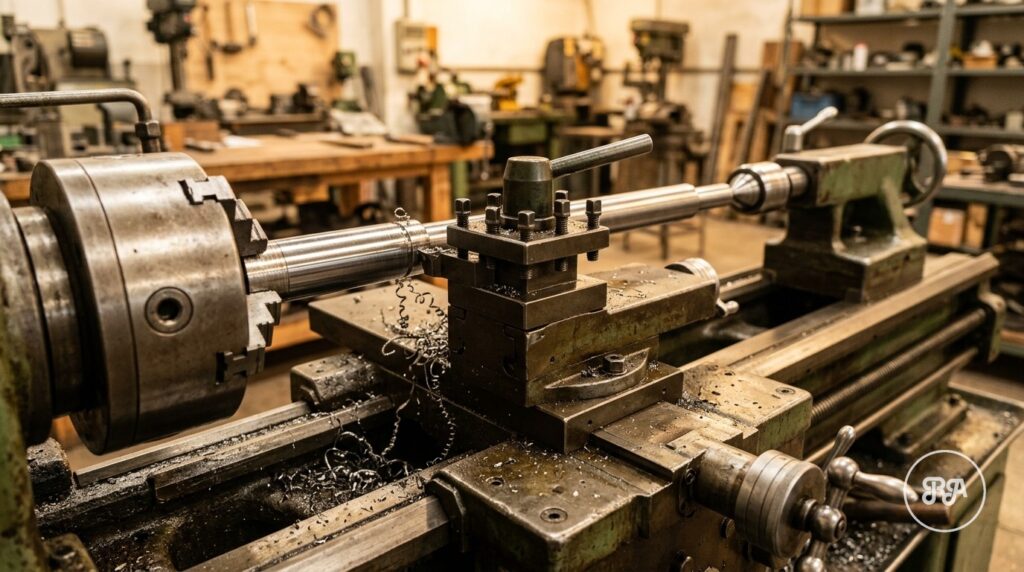

Sistemas de sujeción: plato, pinzas, contrapunto y lunetas
La pieza tiene que girar centrada y sin moverse bajo el esfuerzo de corte. Para ello se usan:
- Plato de tres garras: autocentrante, rápido y el más común para piezas cilíndricas.
- Plato de cuatro garras independientes: permite centrar piezas irregulares o tornear excéntricas.
- Pinzas: ideales para barra de diámetro pequeño, con buena concentricidad y marca mínima.
- Garras blandas: se mecanizan a medida para no marcar superficies acabadas o sujetar piezas de pared fina.
- Contrapunto: o cabezal móvil; apoya el extremo de ejes largos con un punto giratorio o sujeta brocas y escariadores.
- Lunetas fija y móvil: soportan piezas muy esbeltas para evitar que flexen.
Como regla orientativa, a partir de una relación longitud/diámetro de 3 o 4 conviene apoyar con contrapunto, y en piezas mucho más esbeltas se añade luneta.

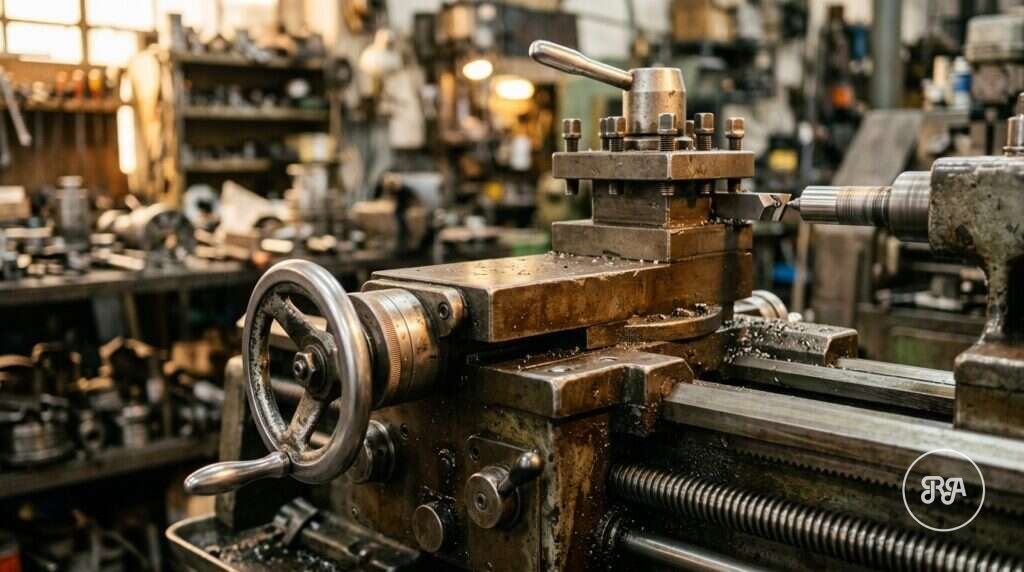

Carros y torreta: partes de un torno y sus funciones en el corte
La herramienta se mueve gracias a un conjunto de carros apilados:
- Carro principal o longitudinal: recorre la bancada paralelo al eje de la pieza. Es el que trabaja en el cilindrado.
- Carro transversal: se desplaza perpendicular al eje, sobre el principal. Es el del refrentado y el ranurado.
- Carro orientable o charriot: en tornos convencionales, gira un ángulo para tornear conos cortos.
- Torre portaherramientas: en el torno paralelo es una torreta de cuatro posiciones; en el CNC, un revólver con 8, 12 o más estaciones.
En el torno convencional, la caja de avances (o caja Norton) transmite el movimiento a la barra de cilindrar para avanzar de forma automática y al husillo patrón para roscar, sincronizando el paso con el giro.
Partes del torno CNC que no tiene un torno convencional
Un torno de control numérico mantiene la misma arquitectura, pero sustituye volantes y engranajes por:
- Control numérico: interpreta el programa y coordina ejes y husillo.
- Servomotores y husillos de bolas en los ejes X y Z, con encoders que miden la posición real.
- Torreta revólver con cambio automático y, a menudo, herramientas motorizadas y eje C.
- Cerramiento, refrigeración a presión y transportador de viruta.
- En algunos modelos, contrahusillo y alimentador de barra para trabajar en continuo.
Lo tienes desarrollado en el artículo sobre cómo trabaja un torno CNC, y la clasificación completa de máquinas en la guía de tipos de torno.
Cómo influyen las partes del torno en tu pieza
Cuando pides una pieza torneada, estas son las preguntas útiles para tu proveedor:
- ¿Cabe en volteo y en distancia entre puntos, con margen para la sujeción?
- ¿Pasa la barra por el husillo o habrá que partir de tochos cortados?
- ¿Puede hacerse en una sola atada para asegurar la concentricidad?
- ¿Necesita contrapunto o luneta por su esbeltez?
- ¿Tiene el torno herramientas motorizadas para taladros radiales o planos, o irá después a fresadora?
Las respuestas explican plazos, costes y a veces la necesidad de rediseñar un detalle para que la pieza sea fabricable de forma estable.
Torneado en Industrias Ríos
En Industrias Ríos contamos con torno CNC CMZ en nuestro taller de Valladolid, junto a centro de mecanizado vertical Hartford, fresadora de bancada MTE BF-3200, rectificado plano y electroerosión por hilo AgieCharmilles. Así completamos la pieza sin salir de casa como parte de nuestro mecanizado de precisión para la industria, con más de 40 años de experiencia y control dimensional en sala climatizada.
Para presupuestar necesitamos plano (PDF o STEP) o muestra, material, cantidad y tolerancias críticas. Cuéntanos tu proyecto y lo revisamos contigo.
Preguntas frecuentes sobre las partes del torno
¿Cuáles son las partes principales de un torno?
Las partes principales son la bancada, el cabezal fijo con el husillo, el sistema de sujeción (plato, pinzas), el contrapunto, los carros longitudinal y transversal y la torreta portaherramientas. En tornos convencionales se añaden la caja de avances, la barra de cilindrar y el husillo patrón; en los CNC, el control numérico y los servomotores.
¿Para qué sirve el contrapunto del torno?
El contrapunto, o cabezal móvil, se desplaza sobre la bancada y sirve para apoyar el extremo libre de piezas largas con un punto, evitando que flexen bajo el esfuerzo de corte. También permite montar brocas, escariadores o machos para trabajar en el eje de la pieza. Se usa sobre todo en ejes con una relación longitud/diámetro elevada.
¿Qué es el volteo de un torno?
El volteo es el diámetro máximo de pieza que puede girar en el torno sin chocar con la bancada o con los carros. Suele indicarse sobre bancada y sobre carro, que es menor. Junto con la distancia entre puntos y el paso de barra, define qué piezas caben en la máquina.
¿Qué diferencia hay entre carro longitudinal y transversal?
El carro longitudinal se desplaza a lo largo de la bancada, paralelo al eje de la pieza, y es el que actúa en el cilindrado. El transversal se mueve perpendicular al eje, sobre el longitudinal, y trabaja en el refrentado, el ranurado o el tronzado. En un torno CNC corresponden a los ejes Z y X.
¿Qué es la caja Norton de un torno?
Es la caja de avances de los tornos convencionales: un tren de engranajes que permite seleccionar distintos avances y pasos de rosca sin cambiar ruedas a mano. Transmite el movimiento a la barra de cilindrar o al husillo patrón. En los tornos CNC no existe, porque el control numérico sincroniza directamente el eje con el giro del husillo.
