Para el sector de la automoción, donde la eficiencia, la seguridad y la ergonomía son pilares fundamentales, la manipulación de componentes pesados y voluminosos como los ejes de vehículos presenta desafíos operativos significativos. Industrias Rios ha respondido a esta necesidad con una innovadora garra de carga para ejes de vehículos, una solución de utillaje diseñada específicamente para optimizar las operaciones de manipulación, posicionamiento y montaje en procesos de mecanizado y fabricación industrial. Este proyecto no solo facilita la labor del operario, sino que eleva los estándares de seguridad y eficiencia en el entorno de trabajo.
El Desafío: eficiencia y seguridad en la línea de producción
La manipulación de ejes de automoción en una línea de fabricación o mecanizado es una tarea repetitiva y físicamente exigente. Un eje puede pesar decenas de kilogramos, y su forma irregular dificulta un agarre seguro y un posicionamiento preciso por parte del operario. Los métodos tradicionales de elevación pueden conllevar varios riesgos:
- Riesgos para la seguridad del operario: Lesiones musculoesqueléticas, golpes, atrapamientos debido al manejo manual de cargas pesadas y voluminosas.
- Daños al componente: Posibles golpes o marcas en el eje durante la manipulación o el posicionamiento impreciso, lo que puede llevar a rechazos de calidad o retrabajos.
- Ineficiencia y fatiga: El esfuerzo físico constante ralentiza el proceso, aumenta la fatiga del operario y reduce la productividad general de la línea.
- Falta de precisión en el posicionamiento: El montaje de un eje en un centro de mecanizado o en un subconjunto requiere una colocación exacta, que es difícil de lograr manualmente con componentes pesados.
El objetivo de nuestro cliente era claro: eliminar estos riesgos, mejorar la ergonomía y la seguridad en el puesto de trabajo, y optimizar la eficiencia logística en la manipulación de ejes. Necesitaban una herramienta robusta, fiable y versátil, capaz de adaptarse a diferentes referencias de ejes, que no solo levantara el peso, sino que lo hiciera de forma inteligente y segura.
La Solución de Industrias Ríos
Fase 1: Diseñando la seguridad y ergonomía
En Industrias Rios, entendemos que cada reto industrial requiere una solución personalizada. Este proyecto de la garra de carga es un ejemplo paradigmático de nuestra capacidad para desarrollar utillajes personalizados que responden directamente a las necesidades operativas de nuestros clientes. El proceso de diseño y fabricación fue gestionado íntegramente por nuestro equipo, desde la concepción hasta la entrega.
- Análisis Ergonómico y Funcional: Se estudió el peso, la forma y los puntos de agarre seguros de los diferentes ejes. El diseño se centró en minimizar el esfuerzo del operario, permitiéndole accionar la garra con facilidad y seguridad.

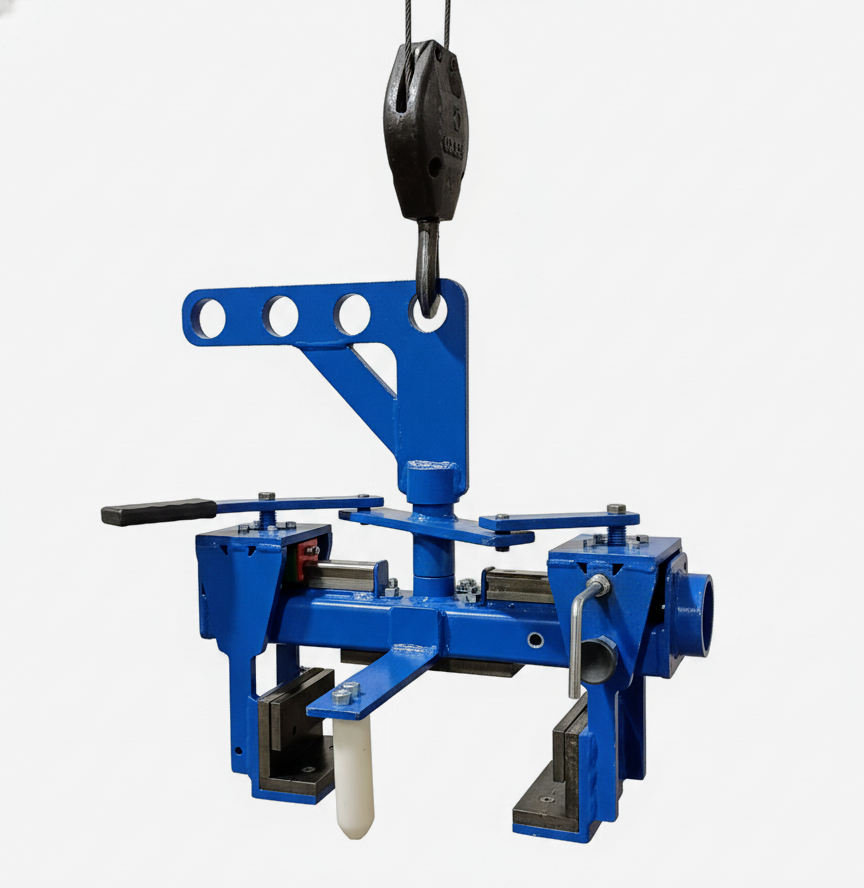

- Diseño 3D y Cinématica: Se desarrolló un diseño 3D completo de la garra, incluyendo las pinzas de sujeción, el mecanismo de bloqueo y el punto de enganche a la grúa o polipasto. La cinemática del sistema se optimizó para asegurar que las pinzas se abrieran y cerraran de forma fluida y segura, abrazando el eje con firmeza. Se simuló el movimiento de carga y descarga para asegurar la ausencia de interferencias y la estabilidad del eje una vez agarrado.
- Mecanismo de Bloqueo Seguro: Un aspecto crítico fue el diseño de un mecanismo de bloqueo que garantizara que el eje no se soltara accidentalmente. Se optó por un sistema robusto, con elementos de seguridad que requieren una acción intencionada del operario para liberar la carga, incluso bajo vibraciones o movimientos inesperados.
- Flexibilidad Modular: Se diseñó la garra pensando en su adaptabilidad. Los puntos de contacto y sujeción fueron concebidos con un sistema modular que permite intercambiar o ajustar las pinzas para adaptarse a diferentes geometrías o tamaños de ejes, sin necesidad de construir una garra nueva para cada referencia.
- Selección de Materiales: Se seleccionaron aceros de alta resistencia para la estructura principal y las pinzas, garantizando la durabilidad y la capacidad de carga para operaciones intensivas. Los elementos de contacto con el eje se diseñaron con materiales protectores o formas suaves para evitar marcas en la pieza.
Fase 2: la fabricación integrada – de la idea al utillaje robusto
Una vez validado el diseño por el cliente, nuestras capacidades internas de fabricación transformaron los planos de ingeniería en una herramienta funcional y duradera.
Calderería industrial: la estructura principal. Nuestra sección de calderería fue responsable de la fabricación de la estructura base y los brazos de la garra. Se utilizaron técnicas de soldadura de alta calidad para garantizar la resistencia estructural. La precisión en la calderería es clave para el correcto alineamiento de los mecanismos y la funcionalidad del sistema de agarre.
Mecanizados de precisión: el corazón del agarre. Los componentes más críticos del mecanismo dispensador, como los pivotes, las levas, los topes y las superficies de agarre modulables, fueron producidos en nuestro departamento de mecanizados CNC. La exigencia aquí fue máxima: se lograron tolerancias micrométricas para asegurar la suavidad de movimiento, la fiabilidad del mecanismo de bloqueo y la capacidad de intercambiar o ajustar las pinzas con facilidad y precisión. La calidad de los acabados superficiales fue también un foco importante para asegurar el funcionamiento sin fricciones y una larga vida útil.
Tratamientos y acabados: La garra se sometió a tratamientos superficiales (pintura, etc.) no solo por estética, sino para protegerla de la corrosión y el desgaste inherentes a un entorno industrial.
Fase 3: control de calidad y pruebas rigurosas:
En Industrias Rios, la calidad no es una opción; es un requisito intrínseco a nuestro trabajo. Bajo el paraguas de nuestra certificación ISO 9001:2015, cada fase del proyecto se sometió a rigurosos controles.
Control dimensional: Los componentes mecanizados fueron verificados en nuestro laboratorio de metrología 3D para asegurar la conformidad con los planos.
Pruebas de carga y funcionalidad: La garra ensamblada se sometió a pruebas de carga estáticas y dinámicas, simulando el peso máximo de los ejes y ciclos de operación intensivos. Se verificó el correcto funcionamiento del mecanismo de bloqueo, la fluidez de las pinzas y la estabilidad del eje una vez agarrado.
Validación ergonómica: Se realizaron pruebas con operarios para asegurar que el diseño era intuitivo, fácil de usar y que cumplía con los objetivos ergonómicos planteados.
Colaboración continua con el cliente: La retroalimentación del cliente durante las fases de diseño y pruebas fue esencial. Esta colaboración permitió implementar mejoras continuas y adaptar el sistema a las exigencias reales y las particularidades de su línea de producción, consolidando la garra como una solución verdaderamente «a medida».
El resultado: más seguridad, eficiencia y flexibilidad

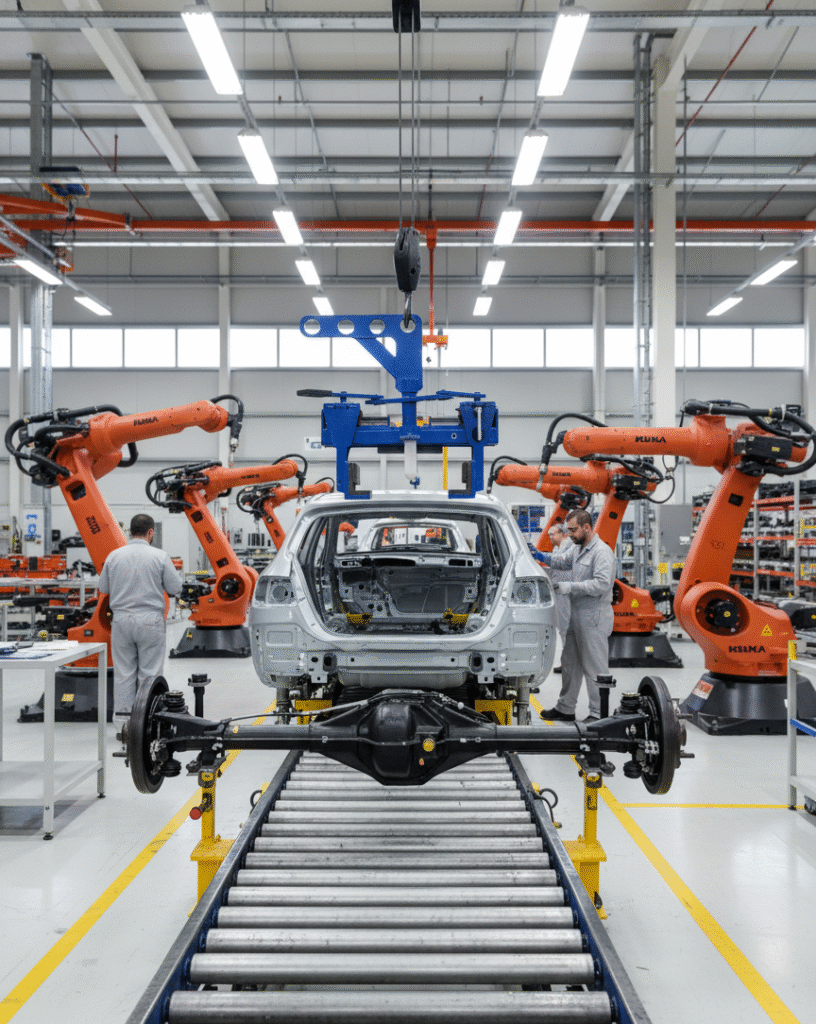

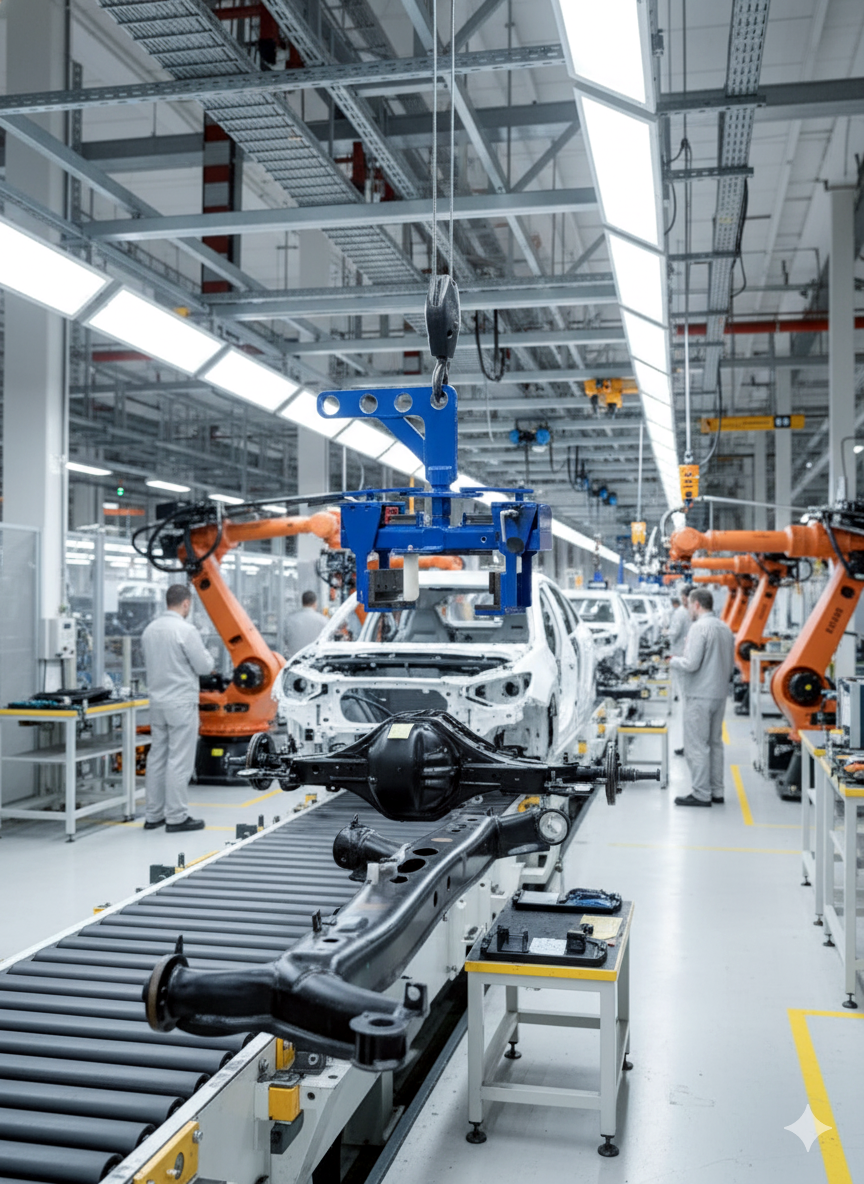

La implementación de la garra de carga de ejes de Industrias Rios ha transformado las operaciones de manipulación en la planta del cliente, aportando beneficios tangibles y cuantificables:
Seguridad mejorada: Eliminación de los riesgos asociados al manejo manual de componentes pesados, protegiendo la integridad física de los operarios.
Mayor eficiencia logística: Reducción significativa de los tiempos de manipulación y posicionamiento, acelerando el flujo de producción y reduciendo los cuellos de botella.
Flexibilidad operativa: Adaptación sencilla a diferentes modelos de ejes, prolongando la vida útil y la versatilidad de la garra.
Reducción de la fatiga: Disminución del esfuerzo físico del operario, lo que se traduce en mayor bienestar, concentración y productividad a lo largo de la jornada.
Precisión Consistente: Posicionamiento exacto y repetible de los ejes, clave para asegurar la calidad de los procesos de mecanizado y montaje.
Este proyecto es un ejemplo elocuente de cómo la innovación en utillajes personalizados puede generar un impacto significativo en la seguridad, eficiencia y calidad de la fabricación industrial.
