Actualmente la capacidad de innovar y optimizar los procesos productivos es un diferencial crítico. Industrias Ríos se enorgullece de haber sido el socio tecnológico clave en la automatización de la producción de subconjuntos para un importante cliente del sector. Su objetivo era ambicioso: incrementar drásticamente la cadencia productiva, garantizar una repetibilidad impecable en todas las soldaduras y mejorar sustancialmente la ergonomía y seguridad de sus puestos de trabajo.

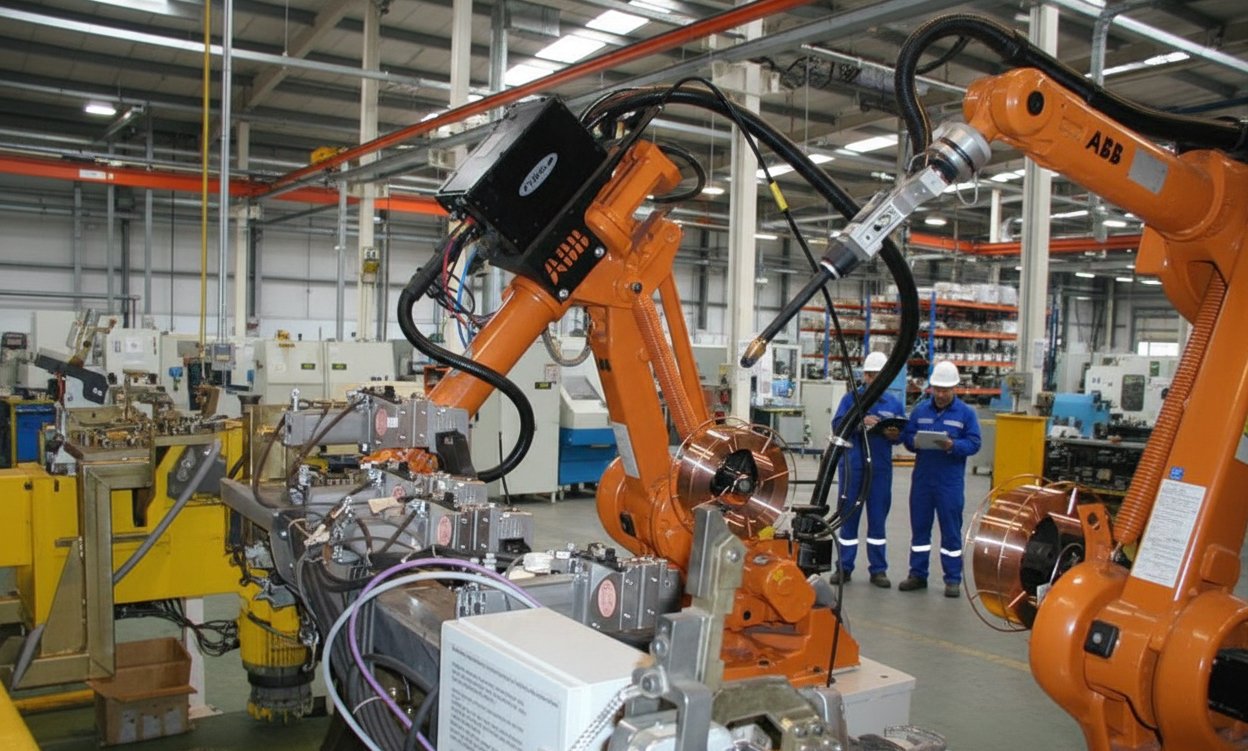

Nuestra respuesta: el diseño y la implementación de una isla de soldadura robotizada «llave en mano», un proyecto que ejemplifica nuestra filosofía de ingeniería integral y fabricación de precisión.
La propuesta de valor de Industrias Ríos
Nuestro cliente, un referente en la fabricación de bienes de equipo, se enfrentaba a las limitaciones inherentes a un proceso de soldadura mayormente manual. Si bien la habilidad y experiencia de su personal eran incuestionables, la producción de subconjuntos críticos presentaba fricciones significativas:
- Limitaciones en la capacidad productiva: La cadencia de soldadura manual no podía escalar al ritmo que demandaba el mercado, generando cuellos de botella y dificultando la satisfacción de pedidos crecientes.
- Variabilidad en la calidad: Aunque se mantenían altos estándares, la soldadura manual, por su propia naturaleza, introducía pequeñas variaciones en el cordón, la penetración o el acabado, lo que en piezas críticas podía derivar en costosos reprocesos o inspecciones más intensivas. La búsqueda de una calidad homogénea y perfecta era constante.
- Desafíos ergonómicos y de seguridad: Los operarios dedicados a la soldadura pasaban largas jornadas en posiciones incómodas, expuestos a humos y riesgos asociados. Mejorar estas condiciones no solo era una prioridad ética, sino también una inversión en el bienestar y la retención del talento.
La necesidad era clara: evolucionar hacia un sistema que combinara la fiabilidad y eficiencia de la automatización con la flexibilidad para adaptarse a diferentes modelos de subconjuntos. No se trataba de una simple compra de maquinaria, sino de una transformación integral del proceso.
Desde el primer contacto, la propuesta de Industrias Ríos se centró en la gestión integral del proyecto. Optamos por una solución personalizada, lo que implica que asumimos la responsabilidad completa de cada fase: desde la conceptualización y el diseño, pasando por la fabricación, el montaje, la programación, hasta la puesta en marcha y la formación del personal en las instalaciones del cliente. Esta metodología elimina complejidades para el cliente, garantizando un único interlocutor y la máxima eficiencia.
Fase 1: Nuestra oficina técnica industrial como cerebro del proyecto
El corazón de este caso de éxito reside en la experiencia y capacidad innovadora de nuestra oficina técnica industrial. Es aquí donde la visión del cliente se transforma en un diseño funcional y optimizado. El proceso detallado incluyó:
- Análisis y diagnóstico profundo: Nuestros ingenieros dedicaron un tiempo exhaustivo a comprender las particularidades de los subconjuntos a soldar, los volúmenes de producción, los estándares de calidad específicos del cliente y sus limitaciones de espacio. Se realizaron estudios de tiempos y movimientos, análisis de ergonomía y se definieron los objetivos cuantitativos de mejora.
- Conceptualización y selección tecnológica: Basándonos en el diagnóstico, se evaluaron diversas configuraciones robóticas, el tipo de robot más adecuado (articulado de 6 ejes), la tecnología de fuente de potencia de soldadura (MIG/MAG en este caso), los sistemas de avance de hilo y las antorchas. La elección se hizo buscando la máxima eficiencia y la mejor calidad de soldadura para los materiales específicos del cliente.
- Diseño 3D avanzado y simulación virtual: Toda la célula de soldadura fue diseñada en un entorno CAD 3D (SolidWorks, Inventor, etc.), incluyendo el robot, los posicionadores, los utillajes, el vallado de seguridad y los elementos periféricos. Se realizaron simulaciones virtuales del proceso de soldadura, optimizando las trayectorias del robot, los ángulos de la antorcha y los puntos de agarre de los utillajes. Esto permitió detectar y corregir posibles interferencias o ineficiencias antes de iniciar cualquier proceso de fabricación, ahorrando tiempo y costes.
- Ingeniería de seguridad y normativa: Un aspecto crítico fue el diseño de un sistema de seguridad robusto e integrado. Esto incluyó el vallado perimetral, puertas de acceso con enclavamiento, barreras fotoeléctricas, pulsadores de emergencia, y la integración de sensores de seguridad conformes a las normativas europeas (directiva de máquinas, normas ISO 10218, ISO 13849, etc.). La seguridad del operario y el cumplimiento legal eran innegociables.
- Programación y parametrización: Se desarrolló la programación offline del robot y se definieron los parámetros de soldadura óptimos para cada tipo de unión y material, garantizando la calidad y la repetibilidad desde el primer ciclo.
Esta fase de ingeniería, ejecutada con la maestría de nuestra oficina técnica, sentó las bases de una solución robusta y adaptada al milímetro.
Fase 2: La sinergia de fabricación interna
La verdadera potencia de Industrias Ríos reside en nuestra capacidad de integración vertical. Una vez que el diseño fue validado por completo, nuestras divisiones de fabricación interna entraron en acción, trabajando en perfecta armonía:
- Calderería industrial: La base sólida del proyecto. Nuestro servicio de calderería industrial se encargó de la fabricación de la estructura base de la célula robotizada. Esto incluyó la bancada principal donde se anclaría el robot, las columnas de soporte de los elementos de seguridad y los robustos posicionadores. Estos posicionadores, diseñados para girar y orientar los subconjuntos en la posición de soldadura óptima, requirieron una gran precisión en su fabricación para asegurar la repetibilidad y estabilidad dimensional durante la operación del robot. La calidad de las soldaduras en estas estructuras fue fundamental, garantizada por nuestro personal cualificado y los procesos de control.
- Mecanizados de precisión: El corazón de la repetibilidad. El departamento de mecanizados de precisión fue crucial en el desarrollo de los utillajes de sujeción. Estas piezas, a menudo complejas y fabricadas en aceros de alta resistencia, son las encargadas de posicionar cada subconjunto de forma idéntica en cada ciclo. Utilizamos centros de mecanizado CNC de última generación para alcanzar tolerancias micrométricas, asegurando que los puntos de referencia y sujeción de las piezas fueran absolutamente precisos. Esta exactitud en los utillajes es lo que permite al robot aplicar la soldadura siempre en el lugar correcto, eliminando cualquier variabilidad.
Calidad total y procesos rigurosos, nuestro compromiso
En Industrias Ríos, la calidad no es una promesa, es un estándar certificado. La implementación de un proyecto de esta magnitud se apoya en nuestro sistema de gestión de la calidad ISO 9001:2015, que garantiza un control exhaustivo en cada etapa:
- Controles dimensionales: Tanto las estructuras de calderería como los utillajes mecanizados fueron sometidos a rigurosos controles dimensionales con equipos de metrología de alta precisión, asegurando que se ajustaban a las especificaciones de diseño.
- Pruebas de calidad de soldadura: Se realizaron pruebas destructivas y no destructivas (líquidos penetrantes, inspección visual) para validar la calidad de las uniones soldadas en la estructura de la célula.
- FAT (Factory Acceptance Test): Antes del envío, la isla de soldadura completa fue montada y sometida a un FAT en nuestras instalaciones. Durante esta fase, se realizaron pruebas exhaustivas de funcionamiento con piezas reales del cliente, verificando la programación, los parámetros de soldadura, los tiempos de ciclo y la funcionalidad de todos los sistemas de seguridad. El cliente estuvo presente, lo que permitió ajustar los últimos detalles y garantizar su plena satisfacción.
- Puesta en marcha y SAT (Site Acceptance Test): Una vez instalada en las instalaciones del cliente, se realizó un SAT para confirmar el rendimiento en su entorno productivo real, culminando con la formación del personal de operación y mantenimiento.
El éxito cuantificable y los beneficios para el cliente
La isla de soldadura robotizada de Industrias Rios ha transformado radicalmente la capacidad productiva de nuestro cliente, proporcionando beneficios claros y cuantificables:
- Incremento de la cadencia: La automatización ha permitido un aumento significativo en la producción de subconjuntos, eliminando el cuello de botella y mejorando la capacidad de respuesta a la demanda del mercado.
- Calidad y repetibilidad inigualables: La precisión del robot y la exactitud de los utillajes garantizan soldaduras de calidad superior, homogéneas y 100% repetibles, reduciendo drásticamente los defectos y los costes asociados al retrabajo.
- Mejora en la ergonomía y seguridad: Los operarios han pasado de tareas repetitivas y físicamente exigentes a labores de supervisión y control, mejorando notablemente su bienestar, reduciendo riesgos laborales y permitiendo al personal enfocar su talento en tareas de mayor valor añadido.
- Optimización de costes a largo plazo: La eficiencia en el proceso, la reducción de desperdicios y la menor dependencia de la variabilidad humana se traducen en una significativa optimización de los costes operativos a lo largo de la vida útil del sistema.
¿Cómo podemos impulsar su próxima transformación industrial?
Este proyecto es un testimonio de la capacidad de Industrias Ríos para ofrecer soluciones integrales, desde la concepción en nuestra oficina técnica hasta la fabricación con mecanizados de precisión y calderería, todo ello bajo estrictos estándares de calidad certificada. Si su empresa busca un socio estratégico para automatizar procesos, mejorar la eficiencia o desarrollar soluciones industriales complejas «llave en mano», le invitamos a descubrir el valor de trabajar con un equipo que combina la experiencia, la tecnología y el compromiso con sus resultados. Contacte con nuestra oficina técnica y conversemos sobre cómo podemos ayudarle a alcanzar sus objetivos.
